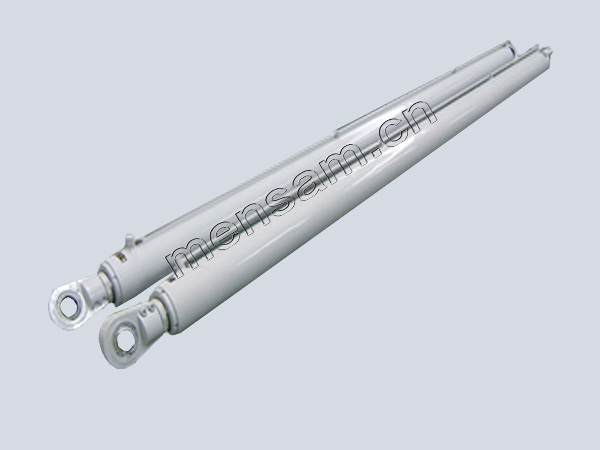

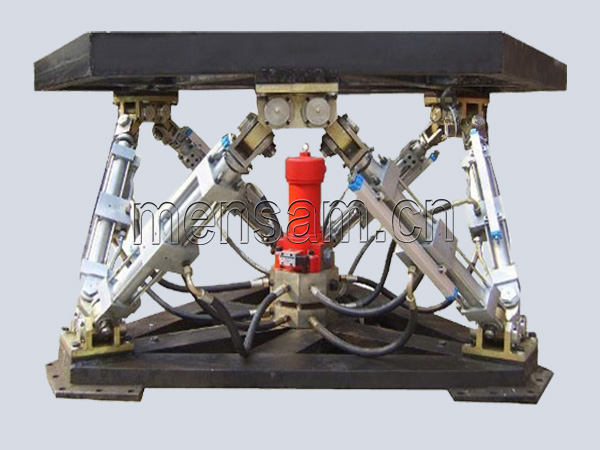

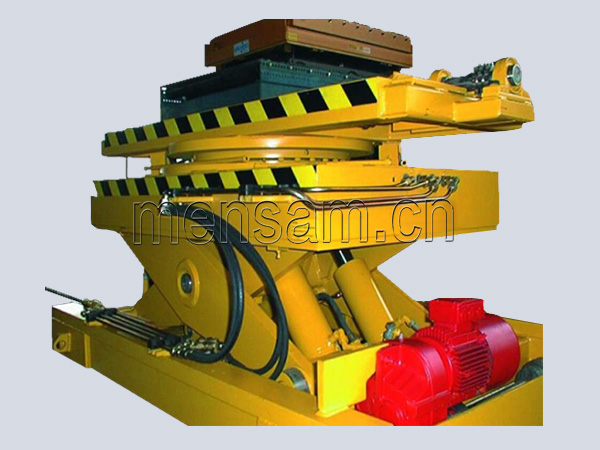

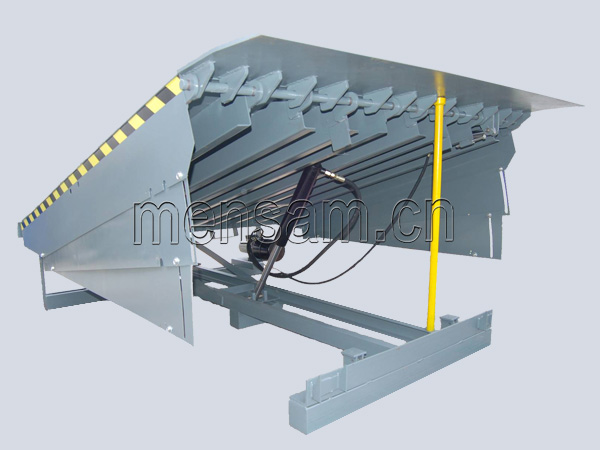

六自由度液压平台油缸升降液压缸液压升降平台液压缸登机桥左(右)升降液压缸液压升降平台液压缸(重型)

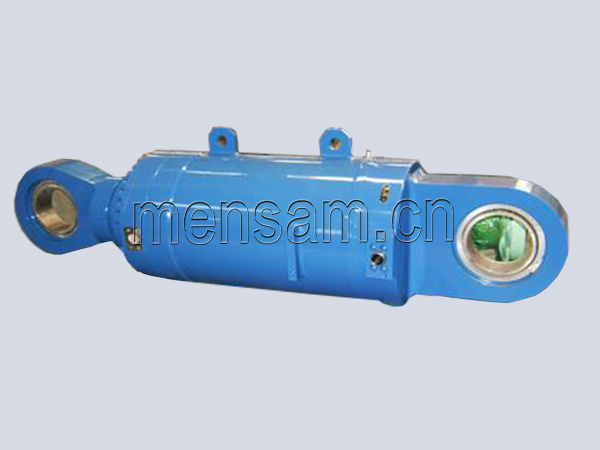

升降平台液压缸

升降平台液压缸

『油缸主要材质』:D345D无缝钢管,球墨铸铁QT600-3,铸钢ZG230-450,铸钢ZG270-500,铸钢ZG310-570

『油缸油封品牌』:日本NOK,派克油封,美国MPI,瑞典SKF,MARKER,奥地利聚氨酯油封

『液压油缸型号』:25/320-15,35/320-17,49/370-23,55/420-45

『液压油缸类别』:活塞式液压缸,柱塞式液压缸,摆动式液压缸,伸缩式液压缸

『油缸安装方式』:前端法兰安装,后端法兰安装,切向底座安装,轴向底座安装

『油缸应用领域』:大型升降工作台,液压升降机(影视摄像专用),智能多层停车库,汽车修理车间,重型高层作业平台,大型桥梁工程。为了满足各种不同类型机械的各种要求,液压升降平台、液压升降机液压缸具有多种不同的类型。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

伸缩自如 起降精度超准 运行极其稳定

鸣山机械加工制造的升降平台专用液压缸,传动精度高,能量损失小,能长时间稳定可靠地实现往复运动,且结构简单,安装方便,在升降机行业中应用非常广泛!

该液压执行元件一般由缸盖、活塞和活塞按、密封杆、密封装置、缓冲装置、排气装置等组成,除缓冲装置和排气装置外其他部分必不可少,该液压缸具有多种规格和型号,客户定制最好的有通用结构型和专用型结构两种。

我们加工制造的这类通用结构型升降平台液压缸,有拉杆型液压缸、焊接型液压缸和法兰型液压缸。

升降平台液压缸,大型升降机液压缸_web

突出优势

功能与应用

升降平台与液压缸作用原理

1、液压升降平台液压缸,输入的是液体的流量和压力,输出的是拉力(压力)和直线速度, 液压油由叶片泵形成一定的压力,经滤油器、隔爆型电磁换向阀、节流阀、液控单向阀、平衡阀进入液压缸下端,使液压缸的活塞向上运动,提升重物,升降平台液压缸上端回油经隔爆型电磁换向阀回到油箱。

2、液压油经防爆型电磁换向阀进入升降平台液压缸上端,升降平台液压缸下端回油经平衡阀、液控单向阀、节流阀、隔爆型电磁换向阀回到油箱。为使重物下降平稳,制动安全可靠,在回油路上设置平衡阀,平衡回路、保持压力,使下降速度不受重物而变化,由节流阀调节流量,控制升降速度。

技术参数

升降平台液压缸部分选购技术参数


液压缸内径
活塞杆直径
D/d
mm
活塞面积
m2
活塞杆端
环形面积
公称工作压力Mpa
10.00 12.50 16.00 21.00 25.00 28.00
推力 P1 KN  拉力 P2 KN
P1 P2 P1 P2 P1 P2 P1 P2 P1 P2 P1 P2
320/220 804.25 424.13 804.25 424.13 1005.31 530.16 1286.80 678.60 1688.92 890.67 2010.62 1060.32 2251.90 1187.56
360/250 1017.88 572.02 1017.88 527.02 1272.35 658.77 1628.60 843.23 2137.54 1106.74 2544.69 1317.54 2850.06 1601.66
400/280 1256.64 640.90 1256.64 640.90 1570.80 801.13 2010.62 1025.45 2638.94 1345.90 3141.59 1602.26 3518.59 1794.52
450/300 1589.63 883.13 1589.63 883.13 1987.04 1103.91 2543.41 1413.01 3338.22 1854.57 3974.08 2207.83 4450.96 2472.76
500/350 1962.50 1000.87 1962.50 100.87 2453.13 1251.09 3140.00 1601.39 4121.25 2101.83 4906.25 2502.18 5495.00 2802.44
550/360 2374.63 1337.27 2374.63 1337.27 2968.29 1671.59 3799.41 2139.63 4986.72 2808.27 5936.58 3343.18 6648.96 3744.36
600/400 2826.00 1570.00 2826.00 1570.00 3532.50 1962.50 4521.60 2512.00 5934.60 3297.00 7065.00 3925.00 7912.80 4396.00
650/460 3316.63 1655.57 3316.63 1655.57 4145.79 2069.46 5306.61 2648.91 6964.92 3476.70 8291.58 4138.93 9286.56 4635.60
700/500 3846.50 1884.00 3846.50 1884.00 4808.13 2355.00 6154.40 3014.40 8077.65 3956.40 9616.25 4710.00 10770.20 5275.20
750/550 4415.63 2041.00 4415.63 2041.00 5519.54 2551.25 7065.01 3265.60 9272.82 4286.10 11039.08 5102.50 12363.76 5714.80
800/600 5024.00 2198.00 5024.00 2198.00 6280.00 2747.50 8038.40 3516.80 10550.40 4615.80 12560.00 5495.00 14067.20 6154.40
930/650 6789.47 3140.00 6789.47 3140.00 8486.84 4341.05 10863.15 3556.54 14257.89 5292.96 16973.68 8682.10 19010.52 9723.95
