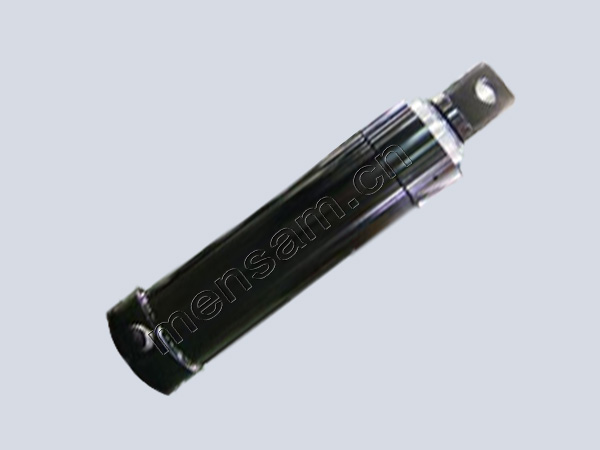

三级液压缸四级推出液压缸

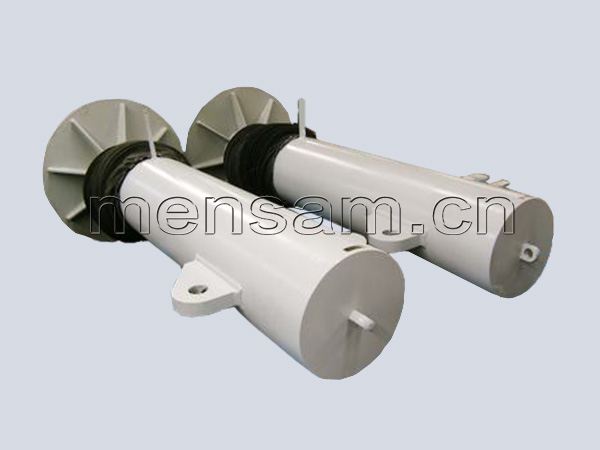

多级液压油缸(二级三级)

多级液压油缸(二级三级)

『油缸主要材质』:铸钢ZG230-450,铸钢ZG270-500,42铬钼,合金钢18MnMoNb

『油缸油封品牌』:美国MPI氟橡胶,瑞典SKF聚四氟乙烯,奥地利聚氨酯

『液压油缸型号』:FA330/310*8000-260/240*8000-200/100-8000等

『液压油缸类别』:单作用液压缸,双作用液压缸

『油缸安装方式』:后端法兰安装,切向底座安装,轴向底座安装

『油缸应用领域』:各类工程机械、矿山机械、起重运输机械、环保机械、交通机械(清障车),国旗升降,炉门服务车,锌锅升降装置等

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

专业定制各种非标多级液压缸

本公司自行研制的多级伸缩液压缸一般分为三种形式。第一种是利用液压力推动活塞伸出,然后利用活塞杆的重力使其复位的液压缸;第二种是利用液压力推动活塞伸出,缩回是利用中心导油管把液压油引到液压缸的有杆腔,利用液压力推动有杆腔的活塞面使其复位的双作用多节伸缩式液压缸;第三种是利用液压力推动活塞,使其向外运动,收回时利用外力把液压缸伸腔的油排出,使其处于抽真空状态,利用分子表面张力和大气压力使其复位的多级伸缩油缸。

多级液压缸,HD系列液压缸,三级液压缸_web

突出优势

功能与应用

功能

HD系列多级液压缸适用于行程大而安装距或总长小(行程可以大于安装距或总长)的场合,有单作用和双作用。

双作用伸缩缸的正常伸出同单作用伸缩缸的方式一样。双作用伸缩缸的缩回通过将每个伸缩级的活塞面积外直径同下一个较大级的内侧直径密闭,并在每一个伸缩级中沟通导油孔来实现。伸缩级体上 的导油孔正好位于伸缩段的活塞上方。缩回油口通常位于最小伸缩级的顶端。油液经该油口进入最小伸缩级。导油孔允许油进入并作用在下一段内径和较小段内径之间的容腔中。该容腔产生力以移动或缩回较小的伸缩级进入较大的伸缩级。

一且该级完全缩回,下一个较大一级的导油孔打开并允许油进入以缩回。该缩回过程持续直到所有的伸缩级全部缩回到主臂级内。每一段上的密封选择区域保证压力能够工作。将缩回油口设置在最小级的顶端是设计双作用伸缩缸最简单的方法,但是这种典型的油口布置需要布置软管、软管保护和软管卷盘以传递油至伸缩级。为避免压力油口在油缸全伸出时间隔太远。大多数双作用伸缩缸设计时将两个油口都布置在最小级或柱塞级上。油缸安装使最小段或柱塞级固定,较大较重的伸缩级在油缸伸出时移动。

应用

工程机械、矿山机械、起重运输机械、环保机械、交通机械(清障车),国旗升降,炉门服务车,锌锅升降装置等。

在某些时候,双作用伸缩缸也可以设计成将两个油口都布置在固定主缸筒上。油缸的规格(直径和行程)和运动段的数量决定了该布置是否可能。如果可能,更复杂的内部油道要求双壁和/或特殊的拉管形式的伸缩设计。

技术参数

鸣山机械双作用伸缩液压缸选购参数(仅供参考)

型号 压力(MPa) 重量(kg) 公称丁顶推力KN
MSDT2000-2500 31.5 1645 2000
MSDT2000-2700 31.5 1730 2000
MSDT2000-3000 31.5 1856 2000
MSDT2000-3500 31.5 2066 2000
MSDT2000-4000 31.5 2276 2000
MSDT2500-2500 31.5 2121 2500
MSDT2500-2700 31.5 2225 2500
MSDT2500-3000 31.5 2380 2500
MSDT2500-3500 31.5 2638 2500
MSDT2500-4000 31.5 2896 2500
MSDT3200-2500 31.5 2683 32000
MSDT3200-2700 31.5 2807 3200
MSDT3200-3000 31.5 2995 3200
MSDT3200-3500 31.5 3307 3200
MSDT3200-4000 31.5 3619 3200
