Y-HG1液压缸

『油缸主要材质』：2Cr13,球墨铸铁QT600-3

『油缸油封品牌』：美国MPI氟橡胶，瑞典SKF聚四氟乙烯，奥地利聚氨酯

『液压油缸型号』：Y-HG1-E 63/35/100 L J L1 O

『液压油缸类别』：双作用单杆活塞式液压缸,伺服液压缸

『油缸安装方式』：活塞式液压缸,双作用液压缸

『油缸应用领域』：广泛应用于冶金机械，重型工程，矿山设备，水利工程，石油钻探，军工行业，特种行业，以及港口设备等。对Y-HG1液压缸，缸体加工标准远高ISO6021/1-1981规定；活塞杆端螺纹加工，也远高于GB2350-80的相关规定。可加工工作压力在6.3MPa--25MPa的，带缓冲和不带缓冲的，15种安装方式的，以及几十种行程规格的高质量Y-HG1标准冶金液压缸。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

全系列Y-HG1冶金设备用液压缸

Y-HG1冶金液压油缸，是一种双作用活塞式、冶金设备专用的液压缸，鸣山机械可加工制造以3大压力值和14种安装方式的Y-HG1系列冶金液压缸。具体为：

工作压力：1、C系列--6.3MPa；2、E系列--16Mpa；3、G系列-25MP；安装方式：5大类14个细分类别的安装方式；油口连接：螺纹连接和法兰连接两种；行程规格：1）25，50，80；2）100，125，160；3）200，250，300；4）400，500，630；5）800，1000，1250；6）1600，2000，2500； 7）3150，4000，5000等7种！同时根据需要，可加载缓冲装置！

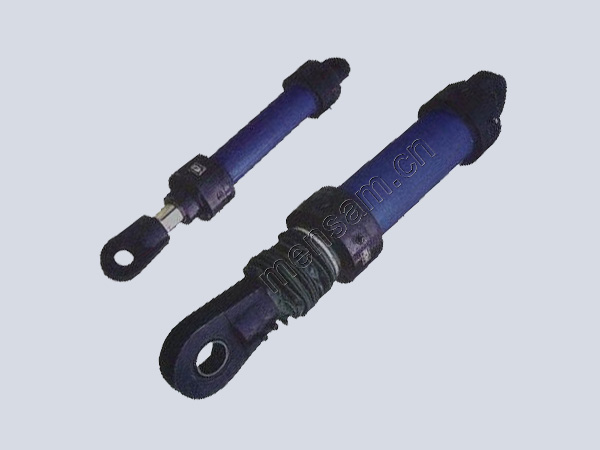

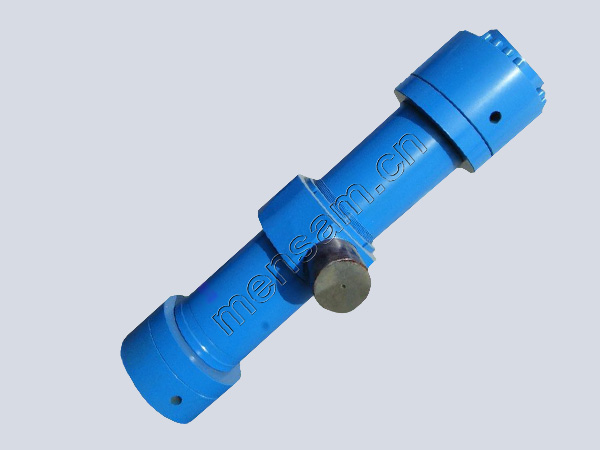

近期加工的主要型号有；Y-HG1液压缸,Y-G1-C液压缸,Y-HG1-E液压缸,Y-HG1-G液压缸。

突出优势

出厂严苛测试品质有保证

每道加工工序完毕都有质量检测和监测，全程云数据管控和记录，品质管理，透明、高效！

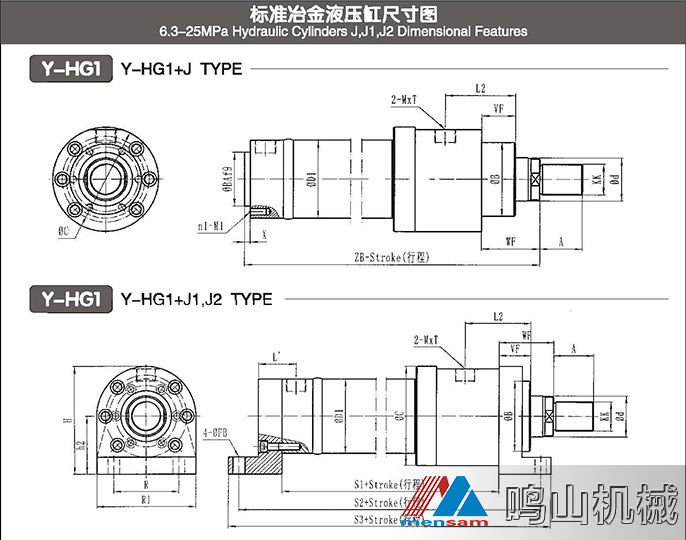

全套设计图纸和安装图纸

拥有整套全系列的设计图纸和安装图纸，产品质量有保证，易安装和售后保养维护。
高级别油封--防漏防尘

油缸密封件为奥地利进口聚氨酯材料，国内精密车床车削加工的大型防尘圈，O形圈，格来圈及V形组合封。
加载新型传感器故障自检

油缸加载温度传感器和压力检测器，内腔温度过高，或压力不在预设范围，都会报警提示，提高油缸的安全性！

功能与应用

鸣山机械 液压缸厂严格按照ISO9001-2011质量认证体系进行管理，对Y-HG1液压缸，缸体加工标准远高ISO6021/1-1981规定；活塞杆端螺纹加工，也远高于GB2350-80的相关规定。该产品在冶金机械，重型工程，水利工程，石油钻探，矿山设备，特种行业，以及港口设备等使用广泛。

技术参数

Y-HG1冶金液压缸16MPa技术参数（节选）
缸径 D	速比	杆径 d	16MPa		油口通径	油口螺纹
			推力KN	拉力KN
40	1.46	22	20.11	14.02	10	M18×1.5
	2	28		10.25
50	1.46	28	31.42	21.56
	0	36		15.13
63	1.46	36	49.88	33.59	15	M27×2
	2	45		24.43
80	1.46	45	80.42	54.98
	2	56		41.02
90	1.46	50	101.79	70.37
	2	63		51.91
100	1.46	56	125.66	86.26	20	M33×2
	2	70		64.08
110	1.46	63	152.05	102.18
	2	80		71.63
125	1.46	70	196.35	134.77
	2	90		94.56
140	1.46	80	246.30	165.88	25	m42×2
	2	100		120.64
150	1.46	85	282.74	191.95
	2	105		144.20
160	1.46	90	321.70	219.91
	2	110		169.65
180	1.46	100	407.15	281.49	32	48×2
	2	125		210.80
200	1.46	110	502.65	350.60
	2	140		256.35
220	1.46	125	608.21	411.86
	2	160		286.51
250	1.46	140	785.40	539.10	40	法兰
	2	180		378.25
280	1.46	160	985.20	663.5
	2	200		482.55
320	1.46	180	1286.8	879.65
	2	200		678.58
