『油缸主要材质』:铸钢ZG230-450,合金钢18MnMoNb
『油缸油封品牌』:日本NOK丁晴橡胶,美国MPI氟橡胶,瑞典SKF聚四氟乙烯
『液压油缸型号』:CDH2MP5/80/56/500A1XB1CHDMWW
『液压油缸类别』:单杆液压缸,双杆液压缸,差动液压缸,等速液压缸
『油缸安装方式』:中间铰轴安装
『油缸应用领域』:特别适合环境恶劣、重载的工作状态,广泛应用于钢铁、铸造、锻造及机械制造等工业部门。CDH2液压缸和CGH2液压缸,是力士乐公司对CD251和CG251油缸的一种补充(升级),鸣山机械液压缸厂可加工制造该系列液压缸,共计9种安装方式,14个大类,196种规格的产品。
7*24小时免费咨询热线
0813-251795560秒级人工响应
30分钟内给予技术答复
24小时免费提供方案

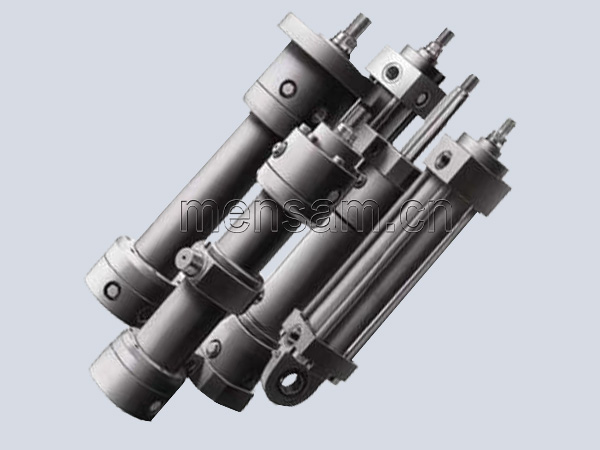

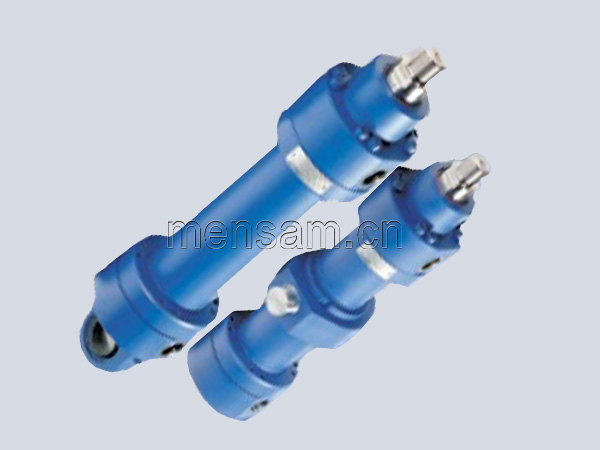

CDH2液压缸和CGH2液压缸,是力士乐公司对CD251和CG251油缸的一种补充(升级),根据使用环境和工况的不同,设计了9种安装方式,分别为:

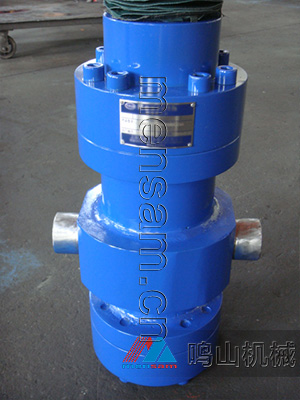

(1)CDH2 MP3液压缸--底部平面环安装方式;(2)CDH2 MP5液压缸--底部自对中环安装方式;(3)CDH2 MF3液压缸和 CGH2 MF3液压缸--缸头圆法兰安装方式;(4)CDH2 MF4液压缸--缸底圆法兰安装方式;(5)CDH2 MT液压缸和CGH2 MT4液压缸--中间耳轴安装方式;(6)CDH2 MS2液压缸和CGH2 MS2液压缸--脚座式安装。

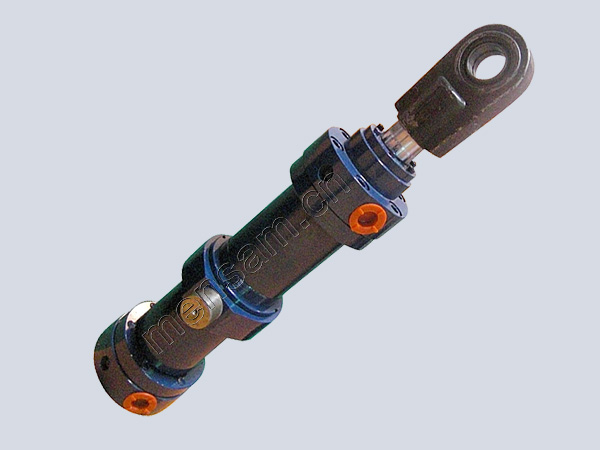

该液压缸主要应用于国内外各钢铁、铸造、锻造及机械制造等工业部门。
CDH2/CGH2重载液压缸缸径(直径)和重量关系表 |
|||||||||||
Piston | Piston rod | CD cylinder at 0 mm stroke length |
Per 100 mm stroke length | CG cylinder at 0 mm stroke length |
|||||||
AL Ø mm |
MM Ø mm |
MP3 1) MP5 1) kg |
MP3 2) MP5 2) kg |
MF3 MF4 kg |
MT4 kg |
MS2 kg |
kg | kg | kg | kg | kg |
40 | 25/28 | 7 | 12 | 9 | 9 | 9 | 0,9/1,0 | 10 | 10 | 10 | 1,3/1,5 |
50 | 32/36 | 12 | 19,5 | 14 | 13 | 13/14 | 1,3/1,5 | 16 | 16 | 16 | 1,9/2,3 |
63 | 40/45 | 20 | 29,5 | 21 | 21 | 21 | 2,3/2,6 | 25 | 25 | 25 | 3,3/3,8 |
80 | 50/56 | 32 | 42,5 | 35 | 34 | 35/36 | 3,2/3,6 | 41 | 40 | 41/42 | 4,7/5,5 |
100 | 63/70 | 51 | 64,5 | 54/55 | 54 | 55/56 | 5,2/5,7 | 63/64 | 63/64 | 64/65 | 7,6/8,8 |
125 | 80/90 | 95/96 | 114/115 | 96/97 | 99/100 | 98/99 | 8,2/9,2 | 113/115 | 115/117 | 114/116 | 12,1/14,2 |
140 | 90/100 | 131/132 | 157/158 | 132/133 | 136/137 | 137/138 | 10,7/11,9 | 155/156 | 158/160 | 159/161 | 15,7/18,1 |
160 | 100/110 | 185/186 | 220/221 | 184/186 | 197/199 | 206/207 | 12,6/13,9 | 217/220 | 231/233 | 239/242 | 18,8/21,4 |
180 | 110/125 | 255/258 | 303/304 | 253/256 | 264/267 | 274/277 | 14,7/16,8 | 294/300 | 305/311 | 314/320 | 22,1/26,5 |
200 | 125/140 | 349/352 | 405/406 | 332/335 | 350/353 | 363/366 | 19,0/21,5 | 359/365 | 377/383 | 389/396 | 28,6/33,5 |
220 | 140/160 | 527 | 625 | 512 | 546 | 518 | 27,1/30,9 | 604 | 638 | 610 | 39,1/46,7 |
250 | 160/180 | 673 | 795 | 640 | 677 | 650 | 32,7/36,9 | 761 | 798 | 772 | 48,5/56,9 |
280 | 180/200 | 976 | 1192 | 966 | 1020 | 918 | 44,2/48,8 | 1130 | 1183 | 1081 | 64,2/73,4 |
320 | 200/220 | 1251 | 1512 | 1172 | 1223 | 1174 | 55,2/60,4 | 1354 | 1405 | 1356 | 79,8/90,2 |
