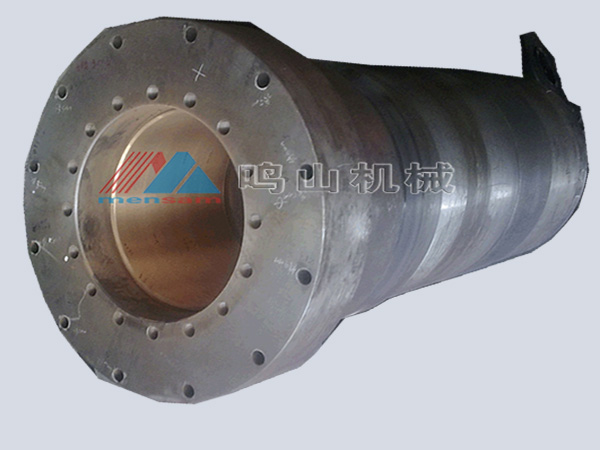

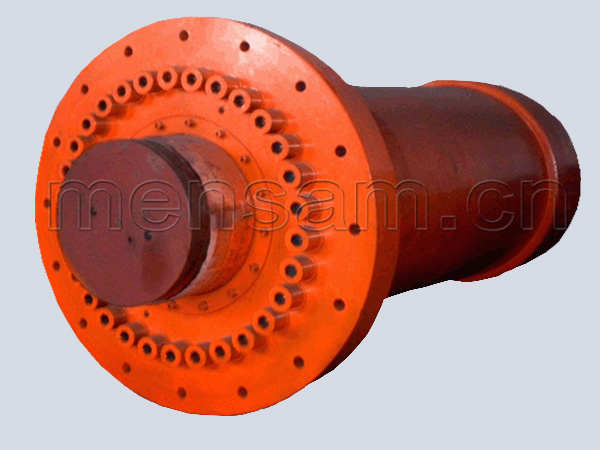

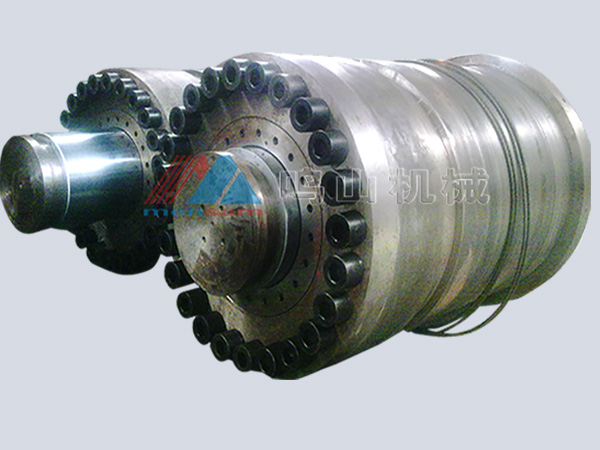

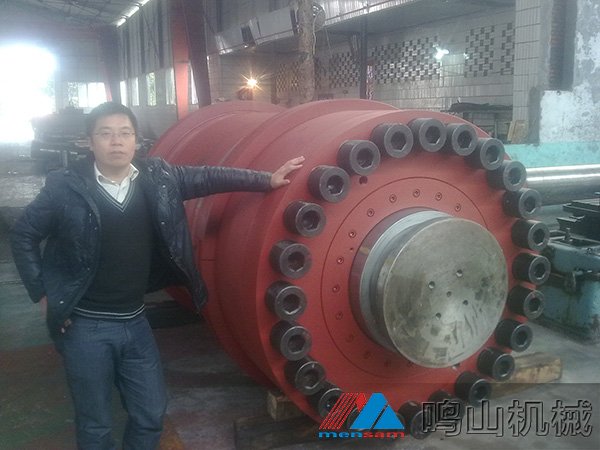

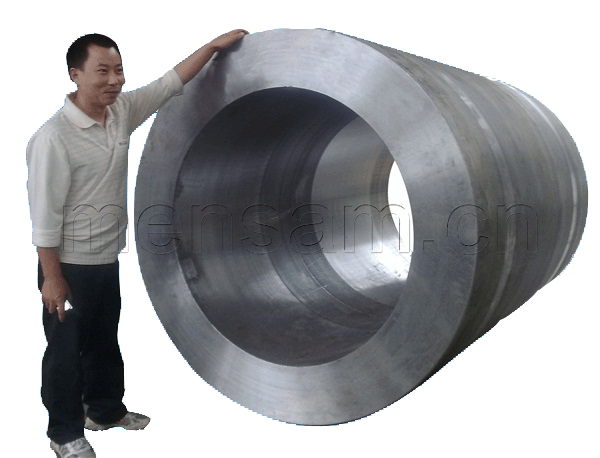

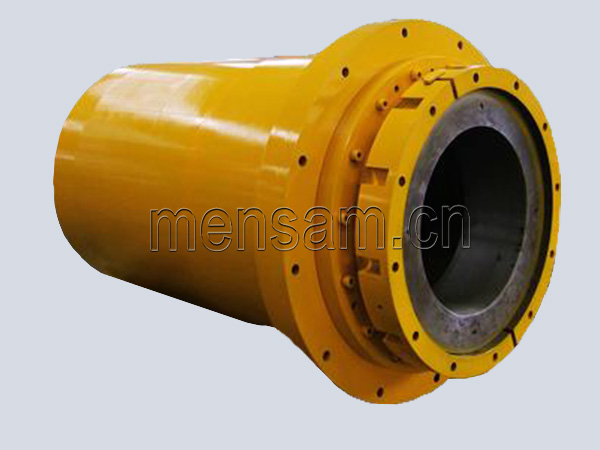

大缸径液压缸φ1200X1300φ1000X900特大型液压缸缸筒2000T焊接钢管静水压试验机柱塞液压缸大型液压缸φ1200X1100大型液压缸缸筒
大型液压缸(高端出口型)

大型液压缸(高端出口型)

『油缸主要材质』:45#钢锭锻造,42CrMn整体锻件

『油缸油封品牌』:特级奥地利进口聚氨酯油封

『液压油缸型号』:φ1000X900,φ1200X1100,φ1000X900,350C900/650-100

『液压油缸类别』:单作用液压缸,双作用液压缸

『油缸安装方式』:底座安装,轴向底座安装,或其他定制要求安装

『油缸应用领域』:大型锻造液压系统,大型液压机,大型折弯机,大型预弯机,大型工程项目施工,大型轧钢液压系统。主要大缸径液压油缸型号有:φ1000*900,φ1200*1100,350C900/650-1000等,主要应用在大型液压静力压桩机,大型压机,大型折弯机,大型桥梁,隧道等大型工程建设。大吨位液压缸,最大吨位可达万吨级,是大型水压机,大型高压机的必用液压元件。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

缸径可达2米,行程最长20米

我公司加工制造的大型液压缸,有大吨位液压缸大缸径液压缸两种。其自身缸径较大,或体重较重或很重,是“出力”很大的一种“大力士液压缸”,他对中国的航天,航空,船舶,核电和重工等领域的发展,起着至关重要的作用,如锻造100万千瓦级核反应堆的压力容器、大型涡扇发动机的粉末冶金大直径涡轮盘等,都离不开这种缸径大,吨位高的液压油缸提供动力保障!

我司有成套的大型液压油缸加工设备,如深孔镗滚压机床,深孔钻镗床、超大型强力内孔、外圆珩磨机床,大型强力内孔珩磨机等,可加工缸径最大2米,行程最长20米的超大型油缸,如配套锻造液压机的有:3000T级,5000T级,8000T级,10000T级,120000T级和16000T级的液压缸,主要油缸型号:φ1200X1100型,φ1000X900型,350C900/650-100型等,个别吨位达到16000T,这在大型锻造液压机配套使用。

高端出口大型液压缸(大吨位液压缸,大缸径液压缸)_web

突出优势

功能与应用

主要功能:

大吨位液压缸的发展,已经国家发改委,科工委,中国机械工业协会和液压行业协会列为国家重点发展的特殊产品,该产品对中国的航空,航天,船舶、核能核电、大型飞机等的发展影响巨大。该大型液压缸具有吨位重,体积大,压力(推力)超强等优势,是液压系统不可替代的重要动力提供源,也是大型液压系统重要的液压执行元件。

应用领域:

大型锻造液压系统,大型液压机,大型折弯机,大型预弯机,大型工程项目施工,大型轧钢液压系统等。大型锻造液压系统,大型液压机,大型折弯机,大型预弯机,大型工程项目施工,大型轧钢液压系统等。

技术参数

单作用大吨位液压缸(MS-DD-DD大吨位油缸)选购参数

序号 型号 承载能力 行程 油 量 本体高度 重量
tons tons cm3 mm kg
1 XB-DD -502 50 50 385 162 17
2 XB-DD -504 100 770 212 20
3 XB-DD -506 150 1155 262 23
4 XB-DD-508 200 1540 312 27
5 XB-DD -5010 250 1924 362 31
6 XB-DD -5012 300 2309 412 34
7 XB-DD -1002 100 50 664 182 19
8 XB-DD -1004 100 1327 232 29
9 XB-DD -1006 150 1991 282 40
10 XB-DD -1008 200 2655 332 50
11 XB-DD -10010 250 3318 382 61
12 XB-DD -10012 300 3982 432 71
13 XB-DD -1502 150 50 993 196 39
14 XB-DD -1504 100 1986 246 52
15 XB-DD -1506 150 2978 296 65
16 XB-DD -1508 200 3971 346 78
17 XB-DD -15010 250 4964 396 92
18 XB-DD -15012 300 5957 446 105
19 XB-DD -2002 200 50 1330 216 55
20 XB-DD -2006 150 3989 316 91
21 XB-DD -20012 300 7977 466 146
22 XB-DD -2502 250 50 1832 235 89
23 XB-DD -2506 150 5497 335 136
24 XB-DD -25012 300 10993 485 207
25 XB-DD -3002 300 50 2281 312 184
26 XB-DD -3006 150 6843 412 232
27 XB-DD -30012 300 13685 562 303
28 XB-DD -4002 400 50 2800 375 270
29 XB-DD -4006 150 8399 475 330
30 XB-DD-40012 300 16797 625 421
31 XB-DD-5002 500 50 3653 419 401
32 XB-DD-5006 150 10959 519 480
33 XB-DD-50012 300 21918 669 599
34 XB-DD-6002 600 50 4276 429 474
35 XB-DD-6006 150 12829 529 565
36 XB-DD-60012 300 25659 679 701
37 XB-DD-8002 800 50 5881 474 741
38 XB-DD-8006 150 17644 574 868
39 XB-DD-80012 300 35288 724 1058
40 XB-DD-10002 1000 50 7329 564 1062
41 XB-DD-10006 150 21986 664 1213
42 XB-DD-100012 300 43972 814 1439



双作用大吨位液压缸(MS-DS大吨位油缸)选购参数

序号 型号 承载能力 行程 有效面积(mm2) 液压油容量(mm3) 本体高度 伸展高度 外径 柱塞直径 重量
Ton KN (mm) (mm) (mm) (mm) (mm) (kg)
1 XB-DS-5005 49.6 22.7 50 70.9 32.4 354.5 162 166 216 128 70 17
2 XB-DS-5010 49.6 22.7 100 70.9 32.4 709 324 216 316 128 70 20
3 XB-DS-5015 49.6 22.7 150 70.9 32.4 1063 486 267 417 128 70 23
4 XB-DS-5020 49.6 22.7 200 70.9 32.4 1417.6 648 314 514 128 70 27
5 XB-DS-5025 49.6 22.7 250 70.9 32.4 1772 810 365 615 128 70 31
6 XB-DS-5030 49.6 22.7 300 70.9 32.4 2127 972 416 716 128 70 34
7 XB-DS-10005 100.2 45.2 50 143.1 64.6 715.5 323 196 246 185 100 24
8 XB-DS-10010 100.2 45.2 100 143.1 64.6 1431 646 246 346 185 100 33
9 XB-DS-10015 100.2 45.2 150 143.1 64.6 2147.1 969 295 445 185 100 45
10 XB-DS-10020 100.2 45.2 200 143.1 64.6 2862 1292 347 547 185 100 55
11 XB-DS-10025 100.2 45.2 250 143.1 64.6 3577 1615 397 647 185 100 67
12 XB-DS-10030 100.2 45.2 300 143.1 64.6 4293 1938 448 748 185 100 77
13 XB-DS-15005 149.7 80.7 50 213.8 115 1069 576.5 196 246 215 112 42
14 XB-DS-15010 149.7 80.7 100 213.8 115 2138 1153 246 346 215 112 55
15 XB-DS-15015 149.7 80.7 150 213.8 115 3207 1729 296 446 215 112 67
16 XB-DS-15020 149.7 80.7 200 213.8 115 4276 2306 346 546 215 112 81
17 XB-DS-15025 149.7 80.7 250 213.8 115 5345 2882 396 646 215 112 95
18 XB-DS-15030 149.7 80.7 300 213.8 115 6414 3459 446 746 215 112 108
19 XB-DS-20005 198.5 98.3 50 283.5 140 1417.6 701.9 205 255 245 135 55
20 XB-DS-20015 198.5 98.3 150 283.5 140 4252 2106 360 510 245 135 91
21 XB-DS-20020 198.5 98.3 200 283.5 140 5670 2808 410 610 245 135 115
22 XB-DS-20030 198.5 98.3 300 283.5 140 8505 4212 510 810 245 135 146
23 XB-DS-25005 254.1 104.4 50 363 149 1815 746.1 236 286 275 165 103
24 XB-DS-25015 254.1 104.4 150 363 149 5445 2238 337 487 275 165 135
25 XB-DS-25030 254.1 104.4 300 363 149 10890 4476 486 786 275 165 210
26 XB-DS-40005 386 143.6 50 551.5 205 2757 1025 374 424 350 210 271
27 XB-DS-40015 386 143.6 150 551.5 205 8272 3076 474 624 350 210 330
28 XB-DS-40030 386 143.6 300 551.5 205 16546 6155 624 924 350 210 421
29 XB-DS-55020 562.9 219.3 200 804.2 313 16085 6267 446 646 400 250 380
30 XB-DS-80005 386 143.6 50 551.5 205 5970 1951 484 534 350 210 765
31 XB-DS-80015 386 143.6 150 551.5 205 17910 5854 584 734 350 210 890
32 XB-DS-80025 836.2 273.2 220 1194 390 26281 8587 652 872 510 320 975
33 XB-DS-80030 386 143.6 300 551.5 205 35820 11709 734 1034 350 210 1130
