您的当前位置: 主页 > 产品中心 > 大包回转举升液压缸,大包升降液压缸,大包提升液压缸
大包回转台托臂液压缸大包升降液压缸大包升降液压油缸钢包回转台升降液压缸

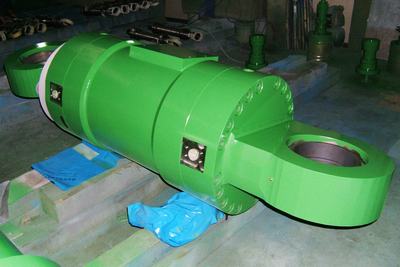

大包回转台液压缸

大包回转台液压缸

『油缸主要材质』:缸体27SiMn,活塞杆42CrMn

『油缸油封品牌』:瑞典SKF聚四氟乙烯,奥地利聚氨酯,MARKER

『液压油缸型号』:φ80/50-700等规格

『液压油缸类别』:柱塞式液压缸,单柱塞液压缸

『油缸安装方式』:前端法兰安装,后端法兰安装,切向底座安装

『油缸应用领域』:用于钢铁冶炼厂,连铸大包升降液压系统等。鸣山机械液压缸厂,作为多年的钢铁冶炼厂合作厂家,加工制造的大包升降缸有:大包回转举升液压缸,大包回转台托臂液压缸,大包升降液压缸,钢包回转台升降液压缸,升降液压缸以及大包升降液压缸装置。主要供货于汉冶特钢,重钢集团冶炼厂,攀钢迪庆钒钛冶炼厂。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

不惧高温 任劳任怨 7*24小时连续作业

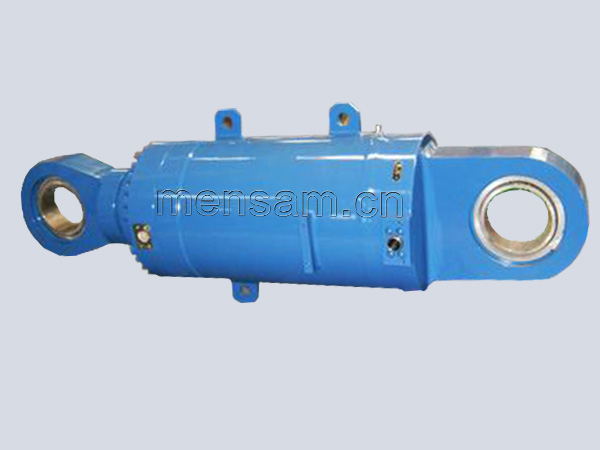

鸣山机械加工制造的钢包回转台升降液压油缸,用材精良,加工精细,产品运行稳定,使用寿命长,代表产品类别和型号有八大系列:大包升降液压缸装置:Φ610/Φ550-72;大包提升液压缸:Φ600/Φ550-730,Φ540/Φ360-460;大包回转台托臂液压缸:Φ650/Φ600-700;大包回转台托臂升降液压缸:Φ650/Φ600-700;升降液压缸:Φ600/Φ380-646,Φ610/Φ550-720,Φ540/Φ350-620;大包回转举升液压缸:Φ500/Φ280-500;大包升降液压缸:Φ735/Φ680-530,Φ730/Φ680-530,Φ750/Φ700-720,Φ610/Φ550-720;钢包回转台升降液压缸:Φ600/Φ380-646,Φ540/Φ350-620。

主要部件材质和加工工艺

缸体27SiMn,活塞杆采42CrMn材料,密封件全部采用进口PARKER。活塞杆HB260-280调质处理后,表面经粗精加工后再淬火处理,使其硬度达到HRC60以上,磨削后表面抛光,再镀0.03-0.05mm硬铬,再经专用抛光设备抛光,使活塞杆表面达到0.2um。中间耳环材料采用27SiMn锻件,调质处理,过渡处圆弧过渡,最后采用立式珩磨工艺加工,确保油缸24小时不间断工作

大包回转举升液压缸,大包升降液压缸,大包提升液压缸_web

突出优势

功能与应用

大包液压缸作用

它包括大包升降液压缸,大包提升液压缸,大包回转液压缸等,是钢铁冶炼车间必用的、重要的液压传动元件,也是钢包回转台设备中最核心的液压设备。这些特殊的液压缸,在钢包升降,回转运行中,提供稳定,可靠的液压动能,驱动钢包执行设置的单一动作或多串动作,主要运用为连铸大包升降液压系统的钢包回转台。

钢包回转台是设在连铸机浇注位置上方用于运载钢包过跨和承载钢包进行浇注的设备,是现代连铸中使用最普遍和最常见的承载钢包进行浇钢的关键机械设备,其主要任务是将钢包运送到浇注位置,供给中间包所必须的钢水。钢水在浇铸过程中需要包括钢包和钢包回转台、中间包和中间包车等设备。钢包盛着从炼钢炉里炼好的钢水,经过精炼炉的精炼运到连铸平台上的钢包回转台上。在这个过程中,承载着钢水包的就是钢包回转台。

钢包回转台的出现,为多炉连浇创造了条件,同时也为节能,减排,提高炼钢厂经济效益,做出了巨大贡献!

钢包回转台工作模式

钢包回转台安装在连铸车间钢水接受跨和连铸跨之间的浇铸平台上,用于接受炼钢系统传送的盛满钢水的钢包,将钢包转至连铸跨的浇注位置进行浇注。完成钢水浇注后,钢包回转台旋转将空钢包送回炼钢跨,同时将新的盛满钢水的钢包送至连铸跨,从而保证连铸机连续浇注生产。回转台在钢水接受跨低位受包,升至高位后再转到浇注位,钢包水口到达中间包正上方时下降,使钢包长水口降到中间包液面之下适当位置,采用中位浇注,可实现长水口安装、钢水浇注、钢水称重、多炉连浇及事故处理等各项操作。

钢包回转台型号

钢包回转台按驱动装置可分为单驱动和双驱动两种,按转臂结构可分为整体摆动式和双臂摇摆式,整体转臂式回转台(单驱动式),又称直臂式钢包回转台和四连杆钢包回转台,双臂摇摆式回转台又称为蝶式回转台;目前较为常用的为蝶式回转钢包台。

大包液压缸保养与备用

主要起到钢包回转台的提升、回转、旋转、升降等动作的液压驱动。但必须确保缸本身运行的稳定性,可靠性,特别是24小时连续工作。当然,定期对液压缸检修,维护,更换是必须的,必须库存备用缸。

技术参数

通用工程液压缸特性资料

液压缸内径 φ40 φ50 φ63 φ80 φ100 φ110 φ120 φ125 φ140 φ160 φ180 φ200
工作媒介 最好使用滤清的、标准油缸用的液压油
缸管材质 碳钢管 STKM-13A,27SiMn,S45C
使用压力范围 0~21Mpa
使用温度范围  300--1000()
标准活塞杆长度(pm) 50 50 55 70 75 85 85 95 105 120 120 140



大包升降液压缸技术参数(仅供参考)

油缸类别 缸径(mm) 杆径(mm) 行程(mm) 工作压力(Mpa)
旋转液压缸 φ80 φ50 700 16
升降液压缸 φ650 φ435 600 17

更多大包液压缸,如Φ735/Φ680-530,Φ730/Φ680-530,Φ750/Φ700-720,Φ610/Φ550-720液压缸技术参数,请与我公司联系!
