您的当前位置: 主页 > 产品中心 > 压桩机液压油缸,长船液压缸,夹桩液压缸,支腿液压缸

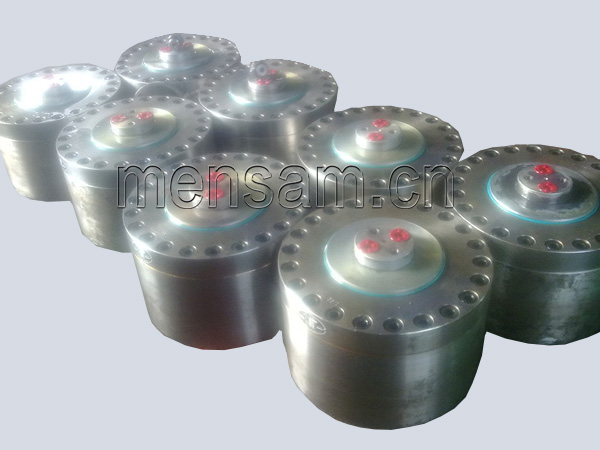

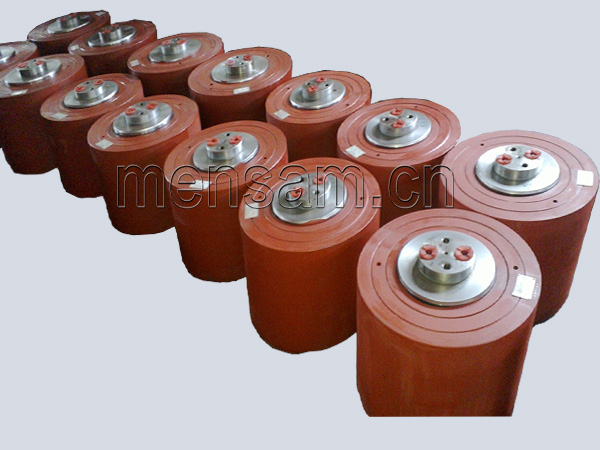

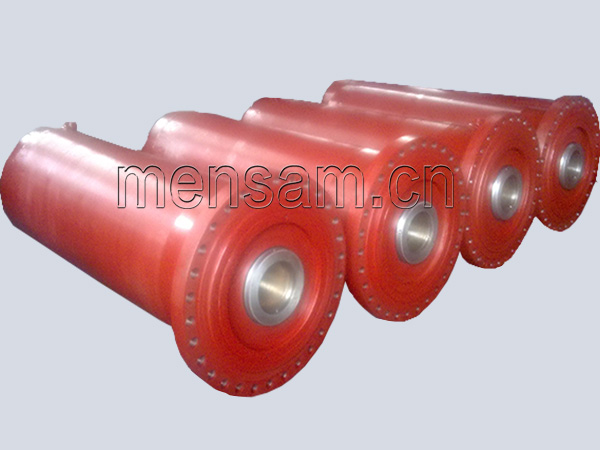

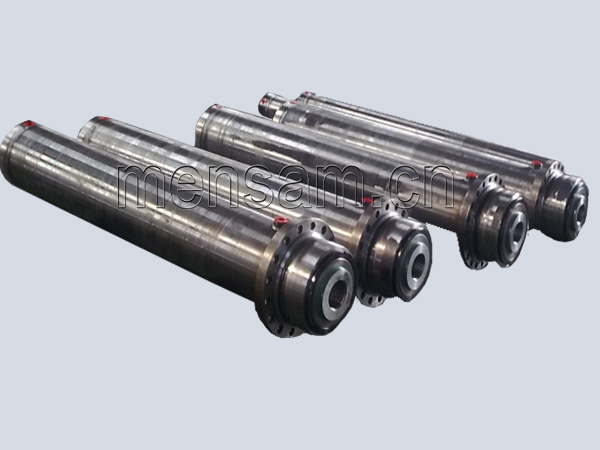

压桩机夹桩缸压桩机支腿液压缸液压静力压桩机液压缸压桩机夹桩缸 常规
静力压桩机液压缸

静力压桩机液压缸

『油缸主要材质』:铸钢ZG270-500,铸钢ZG310-570,合金钢18MnMoNb,45#钢锭锻造

『油缸油封品牌』:派克丁腈橡胶,瑞典SKF,MARKER,奥地利聚氨酯

『液压油缸型号』:60T,180T,240T,320T,400T,600T,1000T及1200T等

『液压油缸类别』:柱塞式液压缸,单柱塞液压缸,增压液压缸

『油缸安装方式』:底座安装,轴向底座安装等

『油缸应用领域』:静力液压压桩机,液压打桩机,大型液压钻机及抱压式静力压桩机配套油缸。由鸣山液压缸厂研发设计,生产制造的静力压桩机液压缸,是全国众多压桩机,静力压桩机的首选液压缸,也是鸣山机械静力压桩机液压缸需求者的首先液压缸。其中,附属油缸有:副油缸,主油缸,长船液压缸,联动液压缸,夹桩液压缸,支腿液压缸等。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

静力压桩机液压缸的佼佼者

鸣山机械加工制造的桩机液压缸,主要有沉入桩(3种),钻孔桩(12种),及液压静力压桩机等3种主流桩机的配套油缸;该产品以性能稳定,压力强劲,使用寿命长等优势,成为山河智能、长沙天为,长沙天立,长沙天和等公司的必配油缸!作为整套桩机液压系统的“第一条腿”支腿油缸,起到支撑整个压桩机的作用,“第二条腿”行走油缸,执行行走的关键动作(履带式压桩机除外),两套油缸在液压系统的统一指挥下,在施工作业现场,勇敢且自由地行走着!

相关配套油缸

除此以外,我们配套的桩机油缸有(按功能和执行动作):压桩机副压缸压桩机主压缸长船液压缸短船液压缸变幅液压缸夹桩液压缸以及联动液压缸等。

压桩机液压油缸,长船液压缸,夹桩液压缸,支腿液压缸_web

突出优势

功能与应用

抱压式静力压桩机油缸成为主流

在土木工程施工的过程中,首先需要进行基础施工。打桩,压桩是建筑施工特别是高层建筑施工中最为常见的基础形式。其桩的种类及其施工方法因上部建筑物或载荷情况不同而多种多样。将预制桩完全依靠静载平稳、安静地压入软弱地基,这是一种新型的桩基础施工方法--静压桩工法。与锤击式打桩相比,静压桩工法由于具有非常明显的环保性:无震动、无噪声、无油污飞溅等环境污染的特点,施工质量好、使用费用低,因此,静力压桩机是具有中国特色的环保型桩工机械。

随着静力压桩机不断的演变,完善,抱压式静力压桩机成为目前广泛使用的成熟的产品。该桩机配套的液压系统鸣山机械加工制造的抱压式静力压桩机液压缸,成为该新型产品的标配油缸。

技术参数

鸣山机械生产的静力压桩机液压缸有60T,80T,90T,120T,180T,240T,320T,400T,420T,500T,600T,700T,800T,900T,1000T以及1200T。下面以420T压桩机液压缸为例,介绍其油缸参数,其他规格吨位压桩机油缸参数,请咨询在线客服或致电。

420T压桩机液压缸成套图纸参数表

序号  参数 类别 缸径 杆径  行程(mm)   压力(MPa)
1 副压缸 φ250H8 φ180F8 2200 25
2 主压缸 φ250H8 φ180F8 2200 25
3 支腿油缸 φ320H8 Φ250f8 1000 25
4 长船液压缸 φ180H8 Φ125f8 3600 25
5 短船液压缸 φ180H8 Φ125f8 600 25
6 变幅液压缸 Φ160h8 φ110f8 1690 25
7 夹桩液压缸 Φ125h8 φ90f8 60 25
8 联动液压缸 φ320H8 φ220f8 50 25



鸣山机械配套某静力压桩机参数对照表(含部分油缸参数)

规格 120 180 240 280 320 360 420 500 600 680 800 900 1000
最大压桩力(t) 120 180 240 280 320 360 420 500 600 680 800 900 1000
主机最大工作油压(Mpa) 20 22 23.4 22 22.6 23.2 24.1 25 24 25.2 26 26 27
吊机最大工作油压(Mpa) 20
最大理论压桩速度(m/min) 14.7 14.7 9.4 11.3 8.6 8.6 9.1 9.1 10.8 10.8 8.8 8.8 8.8
压桩速度档数 4
单次压桩行程(m) 2 1.8 1.7
单次纵向位移(m) 2.4 3 3.5
单次横向位移(m) 0.55 0.65 0.7
单次转角(°) 14 13 12 11 10
升降行程(m) 1.05
桩型 规格 最小方桩 250 300 400
最大方桩 300x300 400 500 600
最小管桩 300 400
最大管桩 300 400 500 600 800
最小边桩距离(m) 0.8 0.9 1.1 1.2 1.3 - -
最小角桩距离(m) 0.8x0.8 1.4x1.4 1.9x1.9 1.6x1.6 1.7x1.7 1.9x1.9 2.1x2.1 2.0x2.0 1.9x1.9 2.0x2.0 2.1x2.1 - -
最大边桩压力(t) 60 90 120 140 160 180 210 250 280 - -
最大角桩压力(t) 40 90 120 140 160 180 210 250 280 - -
最大起吊重量(t) 6 8 12 16 20 25
最大自然吊桩长度(m) 9 11 13 15
长船接地比压(t/m2) 9.5 9 10.2 10.6 10.2 10.6 10.9 12 13.1 13.1 14 14.6 15.7
长船尺寸(mxm) 9x0.7 10x1.0 11.8x1.0 13.5x1.0 12x1.3 13x1.3 12x1.6 13x1.6 12.5x1.83 14x1.83 14x2.03 14x2.2 14.5x2.2
短船接地比压(t/m2) 10.4 10 10.2 10.4 11.1 11.5 12.8 14.1 15.2 16.1 17.8 18.9 19.8
短船尺寸(mxm) 2.3x2.5 2.8x3.2 2.8x4.2 2.8x4.8 3x4.8 3x5.2 3.35x4.8 3.35x5.2 3.35x5.8 3.35x6.2 3.35x6.6 3.35x7.0 3.35x7.4
主机功率(kw) 22X2 30X2 22X4 30X4 30X2+37X2 37X4
吊机功率(kw) 15 22 30 37
无边桩架主机理论重量(t) 54 86 98 110 130 135 145 155 165 175 192 210 220
边桩架理论重量(t) 2 3 4 - -
前后悬臂轴中心距(m) 3.96 4.6 4.8 5.2 5.2 5.6 5.6 6.0 6.2 6.6 7.0 7.4 7.8
最大件运输尺寸 带边桩长(m) 9.8 11.2 11.4 12.1 12.8 13.2 13.6 14.0 14.4 14.8 - -
不带边桩长(m) 8.8 11 12 12.7 13.5 13.7 14.1
宽(m) 2.8 3.1 3.2 3.35
高(m) 2.8 2.9 3.0 3.1 3.15 3.25 3.3
最小工作占地 带边桩长(m) 9.0 11.2 11.8 13.5 12.8 13.2 13.2 13.6 14.0 14.4 14.8
不带边桩长(m) 9.0 10 11.8 13.5 12 13 12.2 13 13.3 13.9 14.5 15.1 15.7
宽(m) 4.9 5.8 6.9 7.8 8.5 8.7 9.1 9.1
主压油缸数量-缸径/杆径 2-140/90 2-160/100 2-180/110 2-200/125 2-220/160 2-250/180 2-280/180 2-300/200 2-320/200 2-340/200
副压油缸数量-缸径/杆径 2-140/90 2-160/100 2-180/110 2-200/125 2-220/160 2-250/180 2-280/180 2-300/200 2-320/200 2-340/200
夹桩油缸数量-缸径/杆径 2-280/220 2-300/220 2-340/260 2-360/280 4-280/220 4-280/220 4-300/220 4-340/260 4-360/280 4-380/280 4-400/280 4-420/280 4-450/280
支腿油缸数量-缸径/杆径 4-180/125 4-200/125 4-250/160 4-280/180 4-280/180 4-300/180 4-320/180 4-340/180 4-360/180 4-380/200
支腿数量-杆径 4-210 4-235 4-265 4-290 4-315
纵移油缸数量-缸径/杆径 2-125/80 2-140/90 2-160/100 2-180/110 2-200/110 2-220/125
横移油缸缸径/杆径 2-125/80 2-140/90 2-160/100 2-180/110 2-200/110 2-220/125
变幅油缸缸径/杆径 2-125/90 2-140/100 2-160/110 2-180/125 2-200/140
主机最大理论流量(l/min) 232 348 470 552 635
吊机最大理论流量(l/min) 91 116 158
