顶车机液压缸带接近开关液压缸带接近开关顶机车液压缸
顶推机液压油缸

顶推机液压油缸

『油缸主要材质』:D345D无缝钢管,2Cr13,铸钢ZG230-450,铸钢ZG270-500,铸钢ZG310-570,合金钢18MnMoNb

『油缸油封品牌』:日本NOK丁晴橡胶,美国MPI氟橡胶,瑞典SKF聚四氟乙烯,奥地利聚氨酯

『液压油缸型号』:50T/60T/80T*3m/3.5m/4m,80T/120T*3.5m/4.5m/6m

『液压油缸类别』:单作用液压缸,单柱塞液压缸

『油缸安装方式』:前端法兰安装,后端法兰安装,两端耳环安装,中间耳环安装,法兰安装,耳环安装,中间铰轴安装,底座安装,径向底座安装,切向底座安装,轴向底座安装

『油缸应用领域』:地砖厂,砖瓦厂,页岩砖厂,隧道开掘施工,地煤开挖,车间码堆顶推作业等。主要客户有:内蒙古赤峰市松山区初关朗镇肖家地砖厂,长兴县二界岭天和砖瓦厂,砚山县天和页岩砖厂等。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

液压摆渡顶车机配套专用缸

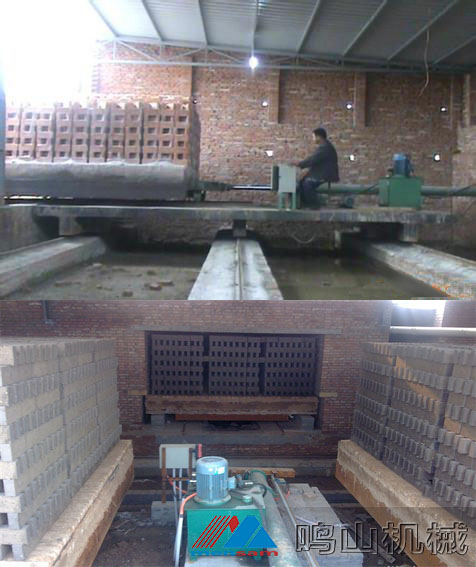

液压缸用于砖厂烧制干燥洞内二次码烧的液压顶车机系统,隧道窑顶机车液压系统和,煤砖窑顶推机液压系统!

鸣山机械油缸技术总工黄先生独立设计的顶机车液压缸,其推力有20T/40T/50T/60T/80T,最大可达120T,顶出行程2m/2.5m/3m/3.5m/4m,最大可达8m,油缸密封件为奥地利进口的聚氨脂材料,国内精密车床车削加工的大型防尘圈,O形圈,格来圈,斯特封及V形组合封,防尘防泄漏性能超级好,该系列液压缸至今已有60家国内客户使用,市场反应良好。

煤砖窑顶车机液压缸,是液压顶车机系统的重要液压元件,在地砖烧制厂,隧道窑烧制厂等工况环境广泛使用,液压顶车机用一个液压站,可分别驱动顶车机行走系统和顶车作业装置,只需一个人操作即可完成全部顶车作业,采用移动式顶车架,节省了人工推车环节,提高了效率,降低了人工劳动强度。

顶车机液压缸,隧道窑液压缸,煤砖窑顶推机液压油缸_web

突出优势

功能与应用

摆渡顶车机与液压缸工作机制

隧道窑用液压摆渡顶车机,按实际用途可分为两种:YJ型和YDS型液压顶车机YJ型液压摆液顶车机用于砖瓦厂养护工艺,将载满砖坯的养护车,经本机运送并推入各条养护轨道进行养护。

1、YJ型液压顶车机,包括顶车机机架,在该机架上设置有由液压站与顶车油缸组成的液压顶车装置,其中顶车机平台上还有一个通过高压油管与液压站相连的液压马达,液压马达与主动链轮相连,在顶车机主动轮轴上固定有从动链轮,主动链轮与从动链轮通过链条相连。他采用一个液压站,可分别驱动顶车机行走系统和顶车作业装置,只需一个人操作即可完成全部顶车作业,节省了人工。采用移动式顶车架,省却了人工推车环节,节省了人工,降低了劳动强度。

2、YJ型顶车机是一种用于操纵窑车进入隧道窑的多功能液压顶车机,包括:渡车、液压站、液压缸、卷扬机、窑车轨道、操纵台,其中,液压缸顶头的伸缩方向与窑车轨道走向位置相对照,卷扬机的牵引绳通过导向轮与窑车轨道走向位置相对照,在渡车上靠近窑门的一角设置了一个可以凸出、缩进的开启滑轮,多条并列烧结砖隧道窑只需一台多功能顶车机就能完成引渡窑车、自动打开窑门、将窑车顶入窑内等过程,具有结构紧凑、经济实用、操作方便等特点。

3、YDS型液压顶车机是传统的一种类型,有着运行平稳,停车迅速,顶推有力等特点;还可根据需要可采用单顶或双顶。

技术参数

大型顶机车液压缸规格型号参考表(部分)

序号
液压缸内径
活塞杆直径
D/d
mm
活塞面积
m2
活塞杆端
环形面积
公称工作压力Mpa
10.00 12.50 16.00 21.00 25.00 28.00
推力 P1 KN 拉力 P2 KN
P1 P2 P1 P2 P1 P2 P1 P2 P1 P2 P1 P2
1 360/250 1017.88 572.02 1017.88 527.02 1272.35 658.77 1628.60 843.23 2137.54 1106.74 2544.69 1317.54 2850.06 1601.66
2 400/280 1256.64 640.90 1256.64 640.90 1570.80 801.13 2010.62 1025.45 2638.94 1345.90 3141.59 1602.26 3518.59 1794.52
3 450/300 1589.63 883.13 1589.63 883.13 1987.04 1103.91 2543.41 1413.01 3338.22 1854.57 3974.08 2207.83 4450.96 2472.76
4 500/350 1962.50 1000.87 1962.50 100.87 2453.13 1251.09 3140.00 1601.39 4121.25 2101.83 4906.25 2502.18 5495.00 2802.44
5 550/360 2374.63 1337.27 2374.63 1337.27 2968.29 1671.59 3799.41 2139.63 4986.72 2808.27 5936.58 3343.18 6648.96 3744.36
6 600/400 2826.00 1570.00 2826.00 1570.00 3532.50 1962.50 4521.60 2512.00 5934.60 3297.00 7065.00 3925.00 7912.80 4396.00
7 650/460 3316.63 1655.57 3316.63 1655.57 4145.79 2069.46 5306.61 2648.91 6964.92 3476.70 8291.58 4138.93 9286.56 4635.60
8 700/500 3846.50 1884.00 3846.50 1884.00 4808.13 2355.00 6154.40 3014.40 8077.65 3956.40 9616.25 4710.00 10770.20 5275.20
9 750/550 4415.63 2041.00 4415.63 2041.00 5519.54 2551.25 7065.01 3265.60 9272.82 4286.10 11039.08 5102.50 12363.76 5714.80
10 800/600 5024.00 2198.00 5024.00 2198.00 6280.00 2747.50 8038.40 3516.80 10550.40 4615.80 12560.00 5495.00 14067.20 6154.40
11 930/650 6789.47 3140.00 6789.47 3140.00 8486.84 4341.05 10863.15 3556.54 14257.89 5292.96 16973.68 8682.10 19010.52 9723.95
