您的当前位置: 主页 > 产品中心 > CD250/CG250和CD350/CG350重载液压缸

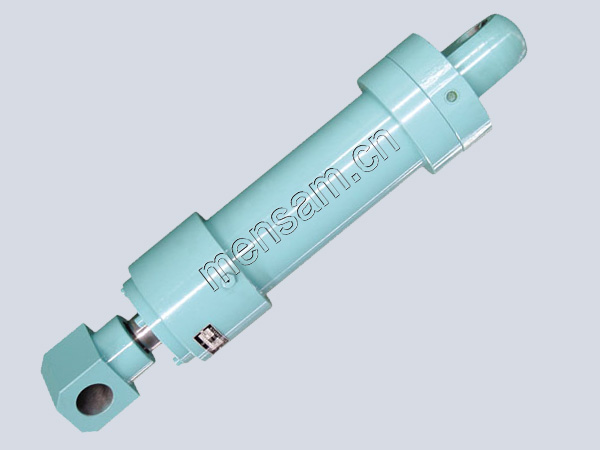

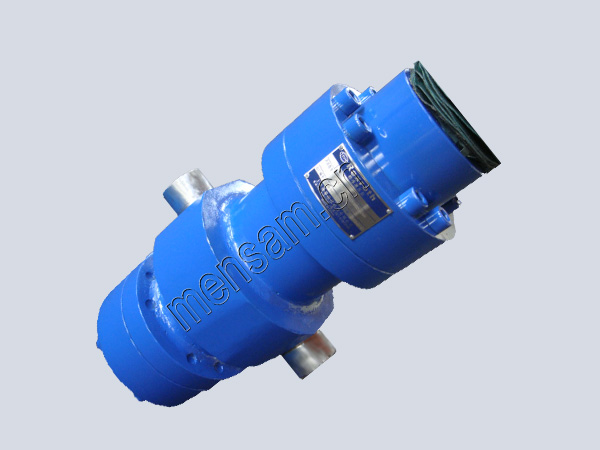

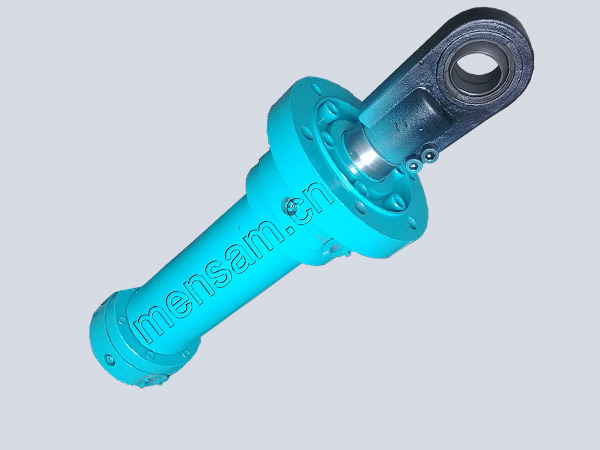

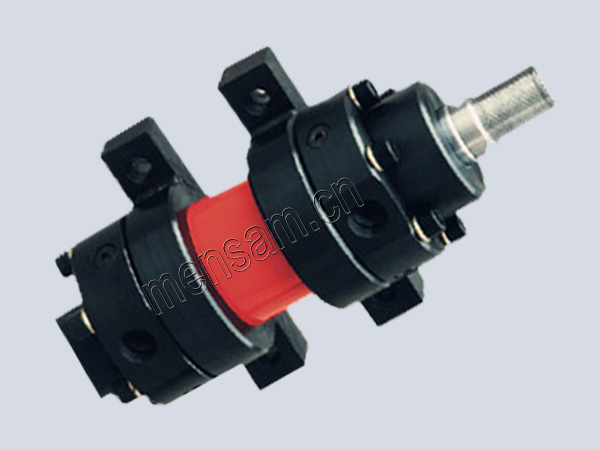

CD350液压油缸CG250(350)液压缸CD250型重型液压油缸CD250(350)液压缸
CD250/CG350液压缸

CD250/CG350液压缸

『油缸主要材质』:D345D无缝钢管,球墨铸铁QT450-10,铸钢ZG230-450等

『油缸油封品牌』:派克油封,美国MPI,奥地利聚氨脂油封

『液压油缸型号』:CD250E125/90/250A10/02CADMA

『液压油缸类别』:单活塞双作用差动液压缸,双作用双活塞杆的等速式液压缸

『油缸安装方式』:缸头法兰式,中间耳轴安装,底座安装

『油缸应用领域』:CD250液压缸即差动液压缸250系列,从有25MPa和35MPa,是力士乐标准的重型冶金液压缸。该系列液压缸主要运用于环境恶劣,多尘,高温,以及重载的工况,广泛应用于金属冶炼,钢铁铸造,钢锭缸筒锻造及机械制造等重工业行业。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

全套加工图纸,可批量生产

CD250/CG250和CD350/CG350系列重载液压油缸,是引进了德国力士乐公司CD250/CG250和CD350/CG350高压系列油缸的设计程生产技术,进行本土化的系列重载冶金油缸。

该系列液压缸的额定压力分别为25MPa和35MPa,缸径从40~320mm共有16种规格,最大行程可达10米。

结构型式有“双作用单活塞杆差动式液压缸”和“双作用双活塞杆的等速式液压缸”两种,根据不同的工况和工作要求,对压力、缸径、单(双)活塞杆、速度比、密封件材质、缓冲装置和安装方式等组成了384个品种。

重载型液压缸广泛应用于工程机械,适用于工程、建筑、锻压、机床、农业等机械、矿山、冶金、石化、船舶、水利和国防工程等的液压系统

CD250/CG250和CD350/CG350重载液压缸_web

突出优势

功能与应用

该系列液压缸主要运用于环境恶劣,多尘,高温,以及重载的工况,广泛应用于金属冶炼,钢铁铸造,钢锭缸筒锻造及机械制造等重工业行。鸣山机械可加工制造的有:CD250/CD350液压缸,CG250/CG350液压缸,规格尺寸共计有38中,主要型号有:CD250A液压油缸,CD250B液压油缸,CD250C液压油缸,CG250C液压油,CD250D液压油缸,CD250E液压油缸,CG250E液压油缸,CD250F液压油缸,CG250F液压油缸,CD350A液压油缸,CG350B液压油缸,CD350C液压油缸,CG350C液压油缸,CD350D液压油缸,CD350E液压油缸,CG350E液压油缸,CD350F液压油缸,CG350F液压油缸。

本系列油缸为80年代,从前联邦德国曼内纳斯力士乐公司专有技术,加工制造,其安装型式和尺寸负荷德国钢厂标准和ISO3320标准,特别适合于环境恶劣,重载的工作状态,广泛应用于钢铁,铸造,锻造及机械制造等工业部门。

技术参数

鸣山机械重载液压缸型号释义

CD 250 L1 - F - D/d × 200 - B 10 - 01 C A U M A
CD CG 工作压力 L1系列 - 安装方式 - 缸径
/
杆径
× 行程(mm) - 缸筒与前、后端盖连接方式:A-缸筒两端法兰连接,B-前端盖法兰连接、后端盖焊接连接(用于缸径≤100) 系列10(10~19=安装尺寸、连接尺寸相同) - 进出油口螺纹:01-英制管螺纹(BSP),02-公制螺纹纹  塞杆材质: C-CK45(德国材料牌号)镀硬铬,H-CK53(德国材料牌号)淬火并镀硬铬(用于杆径≤100),L-X22CrNi17(德国材料牌号)镀硬铬 活塞杆端部螺纹: G-选用GA、GAK型球铰耳环或SA型衬套耳环,A-选用GAS型球铰耳环 缓冲方式:U-端部无缓冲,D-两端有缓冲 工作介质:M-矿物油,X-磷酸脂 活塞及活塞杆密封型式:T-用于低摩擦工作的滑动环,A-V型密封圈
差动液压缸 等速液压缸 25MPa 35MPa A-缸底单耳环,B-缸底单耳环(带关节轴承),C-前端法兰,D-后端法兰,E-中间耳轴,F-切向脚架



鸣山机械重载液压缸性能参数(节选)

缸径D(mm) 活塞杆径d(mm) 推力(N) 拉力(N) KK A Mxt
Ψ=1.46 Ψ=2 Ψ=1.46 Ψ=2 Ψ=1.46 Ψ=2 Ψ=1.46 Ψ=2
40 20 28 20100 14000 10200 M16*1.5 M10*1.5 22 28 M18*1.5
50 28 36 31400 21500 15100 M20*1.5 M27*2 28 36 M18*1.5
63 36 45 49800 33500 24400 M27*2 M33*2 36 45 M27*2
80 45 56 80400 54900 41000 M33*2 M42*2 45 56 M27*2
100 56 70 125600 86200 64000 M42*2 M48*2 56 63 M33*2
125 70 90 196000 134700 94500 M48*2 M64*3 63 85 M33*2
140 90 100 246300 165800 120600 M48*2 M80*3 63 95 M42*2
160 100 110 321700 219900 168600 M64*3 M80*3 85 95 M42*2
180 110 125 407100 281400 210800 M80*3 M80*3 95 95 M48*2
200 125 140 502600 350600 256300 M80*3 M100*3 95 112 M48*2
220 140 160 608200 411800 306300 M100*3 M100*3 112 112 M48*2
250 160 180 785400 539000 378200 M100*3 M125*4 112 125 Φ40
280 180 200 985200 683300 482500 M125*4 M125*4 125 125 Φ40
320 200 220 1286800 879600 678500 M125*4 M160*4 125 160 Φ40
