您的当前位置: 主页 > 产品中心 > 带旋转接头涨缩液压缸,旋转液压缸,涨缩液压缸

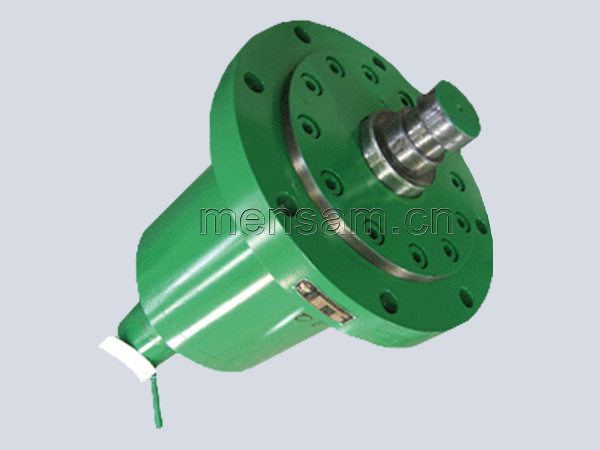

卷取机旋转缸旋转液压油缸旋转液压缸

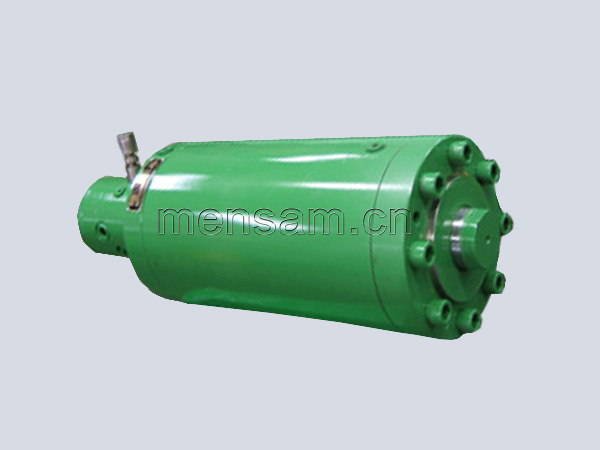

涨缩液压缸(旋转液压缸)

涨缩液压缸(旋转液压缸)

『油缸主要材质』:铸钢ZG230-450,锻钢35

『油缸油封品牌』:派克油封,奥地利聚氨脂油封

『液压油缸型号』:Φ300/Φ140-210,Φ500/Φ210-160

『液压油缸类别』:涨缩式单作用缸,涨缩式双作用缸

『油缸安装方式』:法兰安装,径向底座安装

『油缸应用领域』:应用于机床工作台,上升平台,压弯机械,集装箱起重,装卸汽车,采矿和凿岩机械,垃圾车,船舶起重,船舵调节,扩展机等。主要有:压辊液压缸,卷取机旋转缸,炉门服务车升降液压等。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

全套图纸自主设计,支持多种型号定做

旋转液压油缸是输出力与活塞有效面积及其两边的压力差成正比的直线运动形式的液压执行元件。该液压缸的输入量是液压油流体的流量和压力,输出的则是直线运动速度和动力。其活塞进行直线往复运动。它由缸筒、缸盖、活塞、活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定,其他装置则必不可少。

鸣山机械自行研制加工制造的旋转涨缩液压缸,主要有:

1、带旋转接头涨缩液压缸:Φ160/Φ75-168,Φ220/Φ115-192,Φ300/Φ140-210,Φ250/Φ140-68,Φ460/Φ200-63,Φ500/Φ210-160等;

2、胀缩液压缸:Φ380/Φ100-40,Φ250/Φ110-120;

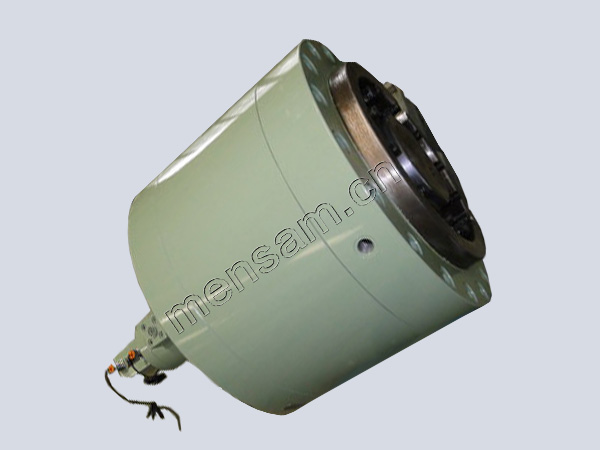

3、旋转液压缸:Φ280/Φ110-150;

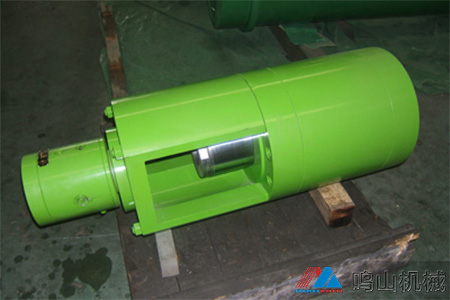

4、卷取机及压辊液压缸:Φ320/Φ180-135。

带旋转接头涨缩液压缸,旋转液压缸,涨缩液压缸_web

突出优势

功能与应用

旋转液压缸、伸缩液压缸和旋转伸缩液压缸的应用范围极广,机床工作台,切断下垂物,工作和上升平台,汽车装配工业,电铲调节,建筑机械,采矿机械,混凝土喷枪,压弯机械,集装箱起重,屠宰机械,装卸汽车,多元汽车,重建设(海运和移动),浮球阀和球阀,农业机械,食品加工工业,物流+交通,采矿和凿岩机械,混合技术,组装线,垃圾车,船舶起重,船舵调节,扩展机,钢铁工业,传输线,隧道挖掘机,包装机械,机械工具,水泥厂,打桩机等。

鸣山机械加工制造的这类液压缸产品有:卷取机及压辊液压缸,卷取机旋转缸,炉门服务车升降液压缸。

技术参数

带旋转接头涨缩液压缸技术参数(部分)

型号 19 28 47 73 105 140 180 240
输出扭矩 1900 2800 4700 7300 10500 14000 18000 24000
保持扭矩 4900 6800 12000 18000 26000 35000 46000 59000
悬臂安装弯矩Nm 5200 7100 11900 18400 29500 38800 55900 72900
跨式安装弯矩(180°)Nm 13400 16900 30800 47800 75100 98900 130500 170000
跨式安装弯矩 (360°)Nm 13400 24600 45400 71200 111500 14600 197700 256500
径向负载kg 1800 2300 3600 5000 6800 8200 10000 11800
轴向负载kg 1400 1800 2700 3600 4500 5900 6800 8200
排量180度cc 492 688 1180 1870 2680 3540 4650 6000
排量360度cc 980 1390 2360 3740 5360 7080 9320 12000
重量(180°)kg 34.5 50 72 110 160 220 280 360
重量 (360°)kg 45.5 63.4 100 140 200 290 370 455
D1 筒体法兰直径mm 200 235 280 315 355 396 442 475
D2 筒体止口直径mm 150 175 205 230 260 290 315 340
D3 安装盘直径mm 139 155 183 209 234 263 288 310
D4 壳体直径 mm 140 152 178 203 229 254 279 305
F1内法兰螺丝孔尺寸mm M12×1.75 M16×2 M20×2.5 M22×2.5 M24×3 M27×3 M27×3 M30×3.5
F2内法兰螺丝孔个数 12 12 12 12 12 12 12 12
F3内法兰螺丝孔中心圆直径mm 115 125 150 170 195 215 240 255
F4外法兰螺丝孔尺寸mm M10×1.5 M12×1.75 M16×2 M20×2.5 M22×2.5 M24×3 M27×3 M27×3
F5外法兰螺丝数量 12 12 12 12 12 12 12 12
F6外法兰螺丝孔中心圆直径mm 175 206 245 275 310 345 380 410
H1中心到阀体顶部高度mm 99.1 106 118 131 144 156 169 182
L1 总长度(180°)mm 298 323 365 413 475 524 551 600
L1 总长度(360°)mm 427 470 538 615 705 776 836 906
L2 不含旋转法兰的长度(180°)mm 261 286 323 363 431 463 493 534
L2 不含旋转法兰的长度 (360°)mm 392 433 496 565 661 715 775 843
L3内法兰与平衡阀距离(180°)mm 75.2 134 143 130 152 185 196 221
L3内法兰于平衡阀距离(360°)mm 149 157 197 232 267 308 338 374
L4外法兰厚度mm 25.2 26 31 33 40 42 46 52
L5内法兰和外法兰距离mm 27 32 35 42 40 53 54 56


5000+家客户倾心之选

鸣山机械凭借着高端的技术、卓越的品质及一流的服务赢得了世界点赞,在国内外5000多个知名企业中大放异彩!

相关案例

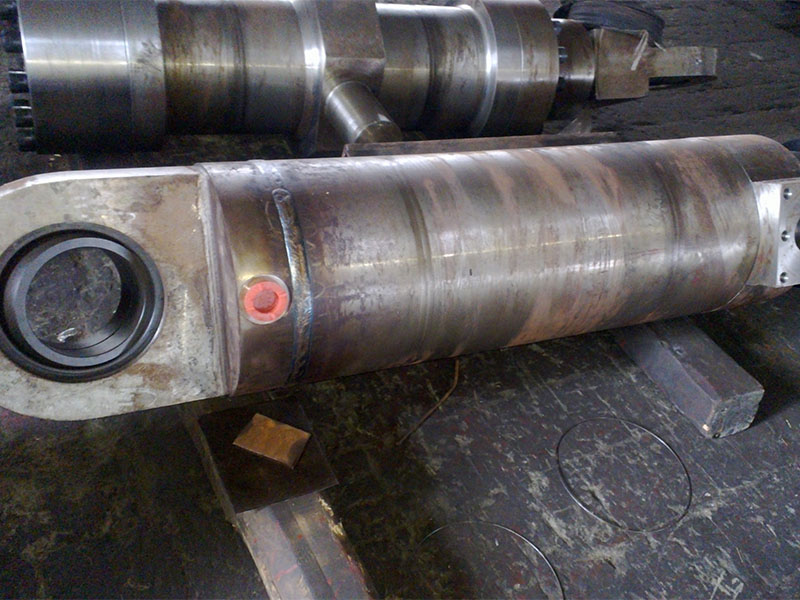

船舱盖液压油缸-250/160-1200*1880-顺泰船舶

案例名称: 250/160-1200*1880船舱盖液压缸

一对一液压缸设计,液压缸加工

正常35个工作日/台(套)

海上动力王,安全守护神

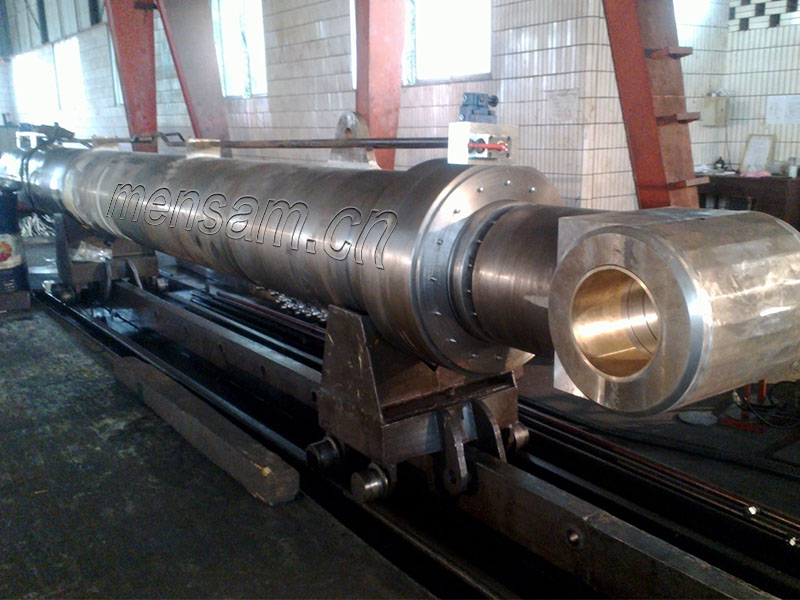

700/840-7000*4950开体驳液压缸--中交一(三)航局

案例名称: 700/840-7000*4950开体驳油缸

特殊产品,提前预定

35个工作日/台.套

大海时而柔情似水,时而波涛汹涌!有开体驳液压缸,不虚不虚!

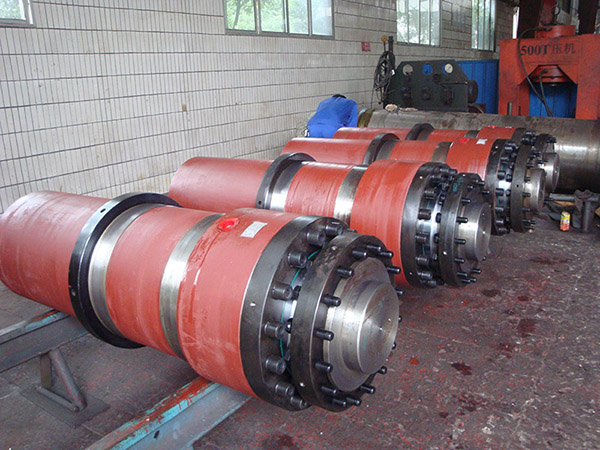

四柱液压机液压油缸(2000吨)-江东机械
