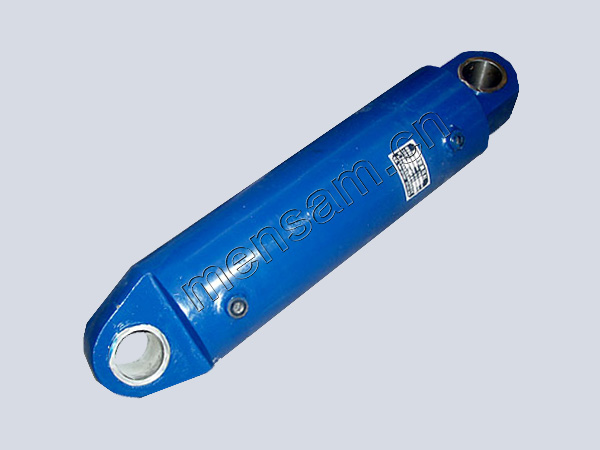

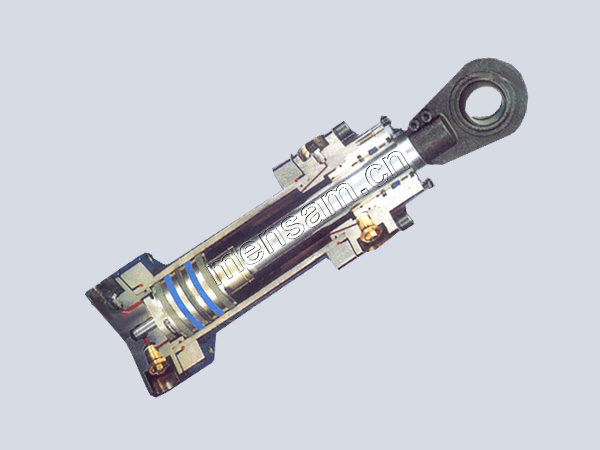

DG车辆液压缸DG车辆液压油缸
DG液压油缸

DG液压油缸

『油缸主要材质』:低合金钢20MnM,合金钢18MnMoNb

『油缸油封品牌』:美国MPI氟橡胶,瑞典SKF聚四氟乙烯,奥地利聚氨酯

『液压油缸型号』:DJ-J40C,DJ-J163C,DJ-J320C等

『液压油缸类别』:双作用单活塞杆式

『油缸安装方式』:两端耳环安装,中间耳环安装

『油缸应用领域』:车辆运输机械、矿山机械、起重运输机械和工程机械。鸣山机械从产品实际情况和客户需求出发,对DG型液压缸多次进行升级和技术更新,优化密封结构,选用进口的油封材料,大大提升该液压缸的品质。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

DG型车辆液压油缸为双作用单活塞杆式液压缸,主要用于车辆、工程机械、起重运输机械、矿山机械及其它机械的液压系统鸣山机械可加工制造16种型号的DG液压缸,如:DG-J40C,DG-J50C,DG-J63C,DG-J80C,DG-J100C,DG-J110C,DG-J125C,DG-J140C.....DG-J320C等型号。

我公司从产品实际情况和客户需求出发,对DG型液压缸多次进行升级和技术更新,优化密封结构,选用进口的油封材料,大大提升该液压缸的品质。通过技术更新后,产品广泛应用于冶金、起重、矿山、运输、船舶、锻压、机床、煤炭、石油、化工、科研、军工等各行业中。还可根据用户的要求,设计和制造本系列的特殊派生产品。

DG液压油缸,DG车辆液压油缸_web

突出优势

功能与应用

DG型车辆用液压缸,不但用于车辆,还广泛应用于工程机械,起重机,矿山机械,冶金机械等多种机械的液压系统,是这些液压系统不可或缺的、重要的、作往复运动的液压传动元件!DG型液压缸,对这类机械液压系统运行的稳定性和可靠性,起着至关重要的作用!

随着应用行业的不断深入和细化,DG型液压缸近年来还应用于船舶行业,运输行业,锻压机械行业,多种机床行业,煤炭采掘粉墨行业,石油加工冶炼行业、化工制造行业,科研试验领域,军工特殊车辆装备等。

技术参数

DG-J车辆用液压缸技术参数

型号 DG-J
40C 50C 63C 80C 100C 110C 125C 140C
缸径 D 40 50 63 80 100 110 125 140
杆径 d 22 28 35 45 55 63 70 80
活塞面积cm2 无杆端 12.57 19.63 31.17 50.27 78.54 95.03 122.72 153.94
有杆端 8.77 13.48 21.55 34.46 54.78 63.86 84.23 103.67
推力KN 14MPa 17.60 27.48 43.64 70.38 109.96 133.04 171.82 215.52
16MPa 20.11 31.41 49.87 80.43 125.66 152.05 196.35 246.30
拉力KN 14MPa 12.28 18.87 30.17 48.10 76.69 89.40 117.93 145.14
16MPa 14.03 21.57 34.48 54.98 87.65 102.18 134.77 165.87
最大行程 1500 2500 6000 8000
D1 60 70 83 102 127 140 152 168
EE Z3/8" Z3/8"
M18×1.5
Z1/2"
M22×1.5
Z3/4"
M27×2
Z1"
M33×2
KK M20×1.5 M24×1.5 M30×1.5 M39×1.5 M48×1.5 M56×2 M64×2 M72×3
A 29 34 36 42 62 70 70 75
CD(H10) 16 20 32 40 50 55 63 65
φ×K(厚) 45×37.5 56×45 71×46 90×75 112×95 116×105 134×118 134×118
RxK1 20×22 25×28 35×40 43×50 53×63 55×75 62×80 65×80
XC 200 243 274 306 369 404 421 460
XA 226 276 317 359 427 472 496 540
F - 52 67 70 81 85 90 95
H 45 50 58 71 81 85 90 95
Q 59 66 79 94 111 118 136 144
LT 27 32 40 50 60 65 75 80



DG液压缸外型尺寸表

型号 尺寸/mm
Ф M l ФH2 2-Ф1 R×H1 2-Ф3 2-M1 F H P Q S S1
DG-J50C-E1L 70 M24×1.5 33 56×45 20 25×28 30 M18×1.5 52 15 32 65 242 272
DG-J63C-E1L 83 M30×2 36 60×60 32 30×40 35 22×1.5 67 15 35 70 272 310
DG-J80C-E1L 102 M42×2 42 80×75 40 40×50 35 M22×1.5 70 15 50 85 308 359
DG-J100C-E1L 127 M48×2 62 100×95 50 50×63 45 M27×2 81 20 60 102 369 427
DG-J110C-E1L 140 M56×2 70 115×105 55 55×75 45 M27×2 85 20 65 118 404 472
DG-J125C-E1L 159 M64×3 73 124×118 63 62×80 45 M27×2 90 20 70 129 421 486
DG-J140C-E1L 168 M72×3 75 130×125 65 65×80 55 M33×2 95 20 80 144 560 540
DG-J150C-E1L 185 M80×3 80 140×135 71 71×80 55 M33×2 101 20 81 145 481 565
DG-J160C-E1L 194 M80×3 85 160×145 80 80×85 55 M33×2 115 20 90 168 528 613
DG-J180C-E1L 219 M90×3 95 176×160 90 90×95 65 M42×2 126 20 105 185 606 716
DG-J200C-E1L 245 M100×3 105 184×170 100 100×105 65 M42×2 157 20 110 200 680 800
DG-J220C-E1L 273 M110×3 112 200×120 100 100×120 65 M42×2 157 20 120 200 693 811
DG-J250C-E1L 299 M125×4 125 220×130 110 110×136 65 M42×2 157 20 130 210 716 831
DG-J320C-E1L 402 M160×4 166 280×170 140 140×176 70 M48×2 200 24 160 264 847 1017
