您的当前位置: 主页 > 产品中心 > 起重机液压缸,吊车伸臂油缸,吊车大臂油缸,吊臂伸缩油缸
起重机液压缸起重机液压油缸
起重机液压缸(工程液压缸)

起重机液压缸(工程液压缸)

『油缸主要材质』:铸钢ZG270-500,铸钢ZG310-5,合金钢18MnMoNb,45#钢锭锻造,42CrMn整体锻件

『油缸油封品牌』:日本NOK,派克油封,美国MPI,瑞典SKF,奥地利聚氨脂油封

『液压油缸型号』:420mm*350mm/14765mm等近60种规格型号

『液压油缸类别』:单作用液压缸,双作用液压缸

『油缸安装方式』:前端法兰安装,切向底座安装,支持定做

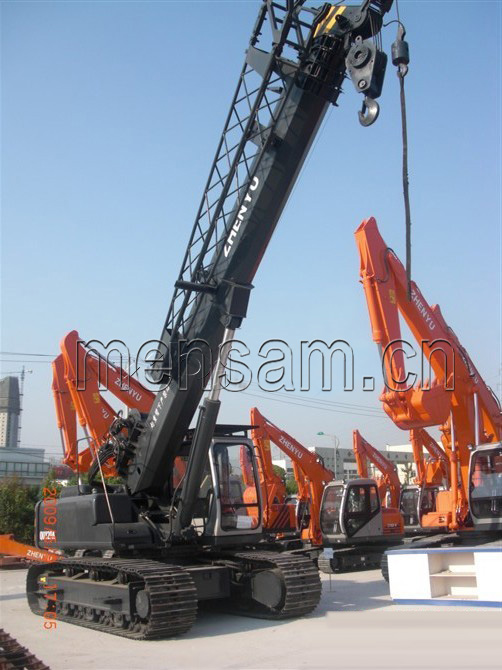

『油缸应用领域』:大型起重机伸臂,吊车伸臂,船用起重机,汽车起重机,龙门吊大型起重机,桥式起重机,桅杆式起重机,门座式起重机,自行式起重机等。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

专业定制,近30家起重机厂家首选的油缸

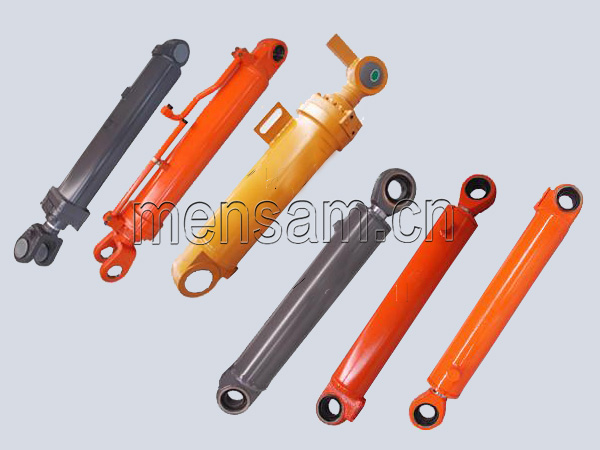

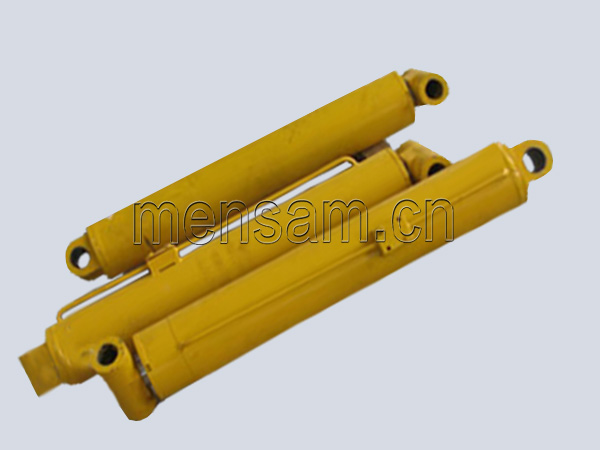

鸣山机械加工制造的起重机配套液压油缸有:起重机伸臂油缸,吊车伸臂油缸吊车大臂油缸,支腿油缸,吊臂伸缩油缸,变幅油缸等。

单梁起重机液压缸

多个液压缸排列在伸缩臂,伸缩臂作为单梁起重机的主要受力工作构件其质量一般占整机的10%~21%,而大型起重机占的比例则更大。因此,伸缩臂技术对大吨位单梁起重机在大幅度、高起升高度情况下的性能起到至关重要的影响,而伸缩臂的关键技术在于伸缩机构的型式,目前普偏采用多个液压缸排列在伸缩臂的箱体内的型式。

若工作压力小于16MPa,缸体材质用20#钢,如果工作压力大于16MPa,缸体材质一般使用45#钢。

塔式起重机液压缸

塔式起重机液压缸,是控制起重机塔架升降或拆卸的双作用顶升油缸、其本身集成有双向液压平衡回路,可精定位控制油缸在行程范围内的任意位置定位;油缸加装防暴阀芯,以确保突然停电以及油管破裂等突发事件而导致事故的发生。

起重机液压缸,吊车伸臂油缸,吊车大臂油缸,吊臂伸缩油缸_web

突出优势

功能与应用

鸣山机械加工制造的起重机液压缸主要配套在:船用起重机,汽车起重机,龙门吊大型起重机,桥式起重机,桅杆式起重机,门座式起重机,自行式起重机等。

1.支腿收放回路液压缸

由于汽车轮胎的支承能力有限,在起重作业时必须放下支腿,使汽车轮胎架空,形成一个固定的工作基础平台。但当汽车行驶时,则必须收回支腿。前后各有两条支腿,每一条支腿的伸缩运动都是由一个支腿液压缸来驱动。两条前支腿用一个三位四通手动换向阀控制其收放,而两条后支腿则用另一个三位四通阀控制。换向阀都采用M型中位机能,油路上是串联的。每一个油缸都配有一个双向液压锁。以保证支腿被可靠地锁住,防止在起重作业过程中发生“软腿”现象(液压缸上腔油路泄漏引起)或行车过程中液压支腿自行下落(液压缸下腔油路泄漏引起)。

2.起升回路液压缸

起升机构要求所吊重物可升降或在空中停留。速度要平稳、变速要方便、冲击要小、启动转矩和制动力要大,本回路中采用ZMD40型柱塞液压马达带动重物升降,换向通过操纵手动换向阀18来实现,变速主要通过改变发动机的转速来调节。用液控单向顺序阀(平衡阀)来限制重物自由下降。单作用液压缸是制动缸。单向节流阀一是保证液压油先进人马达,使马达产生一定的转矩,再解除制动,以防止重物带动马达旋转而向下滑;二是保证吊物升降停止时,制动缸中的油马上与油箱相通,使马达迅速制动。起升重物时,手动阀切换至左位工作,液压泵1输出的油经过滤器、换向阀右位、换向阀中位、换向阀中位、换向阀中位、换向阀左位、平衡阀中的单向阀进入马达左腔。同时压力油经单向节流阀到制动液压缸,从而解除制动,使马达旋转。

重物下降时,手动换向阀切换至右位工作。液压马达反转,回油经阀的液控顺序阀和换向阀右位回油箱。当停正作业时,换向阀处于中位,泵卸荷。制动缸上的制动瓦在弹簧的作用下使液压马达制动。

3.吊臂伸缩回路液压缸

本机起重臂由基本臂和伸缩吊臂组成,吊臂伸缩采用伸缩式液压缸驱动。在工作中,改变阀的工作位和开口大小,即 可使吊臂伸缩及调节吊臂的运动速度。在行走时,应将吊臂缩回。吊臂缩回时,因液压力与负载力方向一致,为防止吊臂在 重力的作用下自行收缩,在收缩缸的下腔回油路中安置了平衡阀,提高了收缩运动的可靠性。

4.变幅回路液压缸

吊臂变幅机构是用于改变作业高度的,要求其能带载变幅,动作要平稳。本机采用了两个液压缸并联,提高了变幅机构 的承载能力,其要求以及油路与吊臂伸缩油路相同。

5.回转油路

回转机构要求吊臂能在任意方位起吊。本机采用ZMD40型柱塞液压马达驱动转盘,回转速度为1r/min-3r/min。由于惯性 小,一般不设制动机构,操作换向阀17可使马达正转、反转或停止。



技术参数

起重机常用变幅液压缸参数参考表

序号 缸径 (mm) 杆径 (mm) 最大行程(mm) 最小安装距 (mm) 压力范围 (MPa)
1 140 110 2500 3200 16-35
2 145 110 2500 3200
3 160 110/125 2700 3400
4 170 125 2700 3540
5 180 160 2900 3540
6 200 140 2900 3540
7 210 160 2900 3540 20-38
8 220 160/180 2900 3540
9 230 180 2900 3540
10 240 180/200 3300 4050
11 250 180/200 3500 4250
12 280 220 3700 4500
13 300 250 4000 4800
14 320 250/280 4000 4800
15 360 300/320 4500 5350
16 400 360 4500 5350
17 440 390 4500 5350
18 560 480 4500 5600



起重机伸缩液压缸缸参数(部分)参考表

序号 缸径(mm) 杆径(mm) 最大行程(mm) 最小总长(mm) 压力范围(MPa)
1 90 70 5500 6100 16-35
2 110 80/90 6000 7450
3 125 100 7300 7950
4 140 120/125 7500 8200
5 160 140 8000 8900
6 180 160/180 9000 9900
7 190 160/180 9000 9900
8 200 180/200 11000 12500
9 230 175/200 11000 12500 16-25
10 300 240 14000 15100
11 320 280 15000 16500
