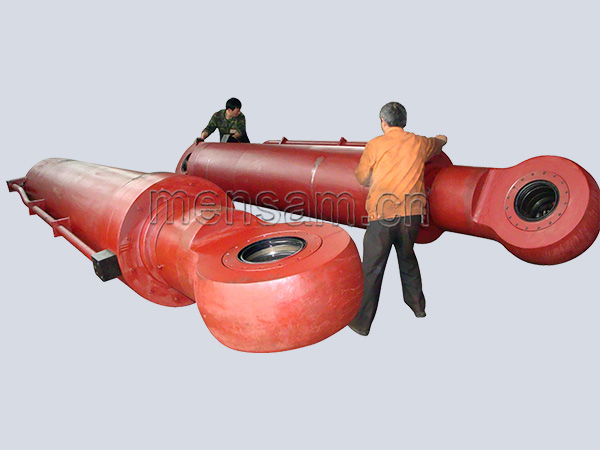

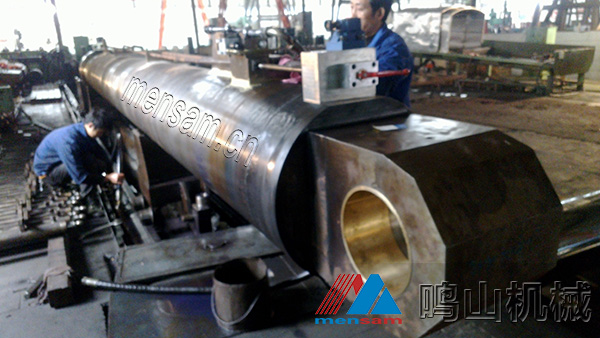

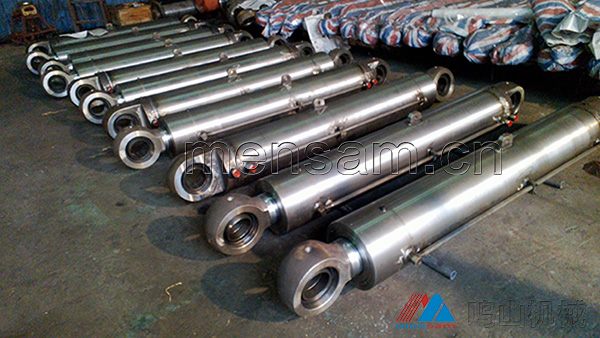

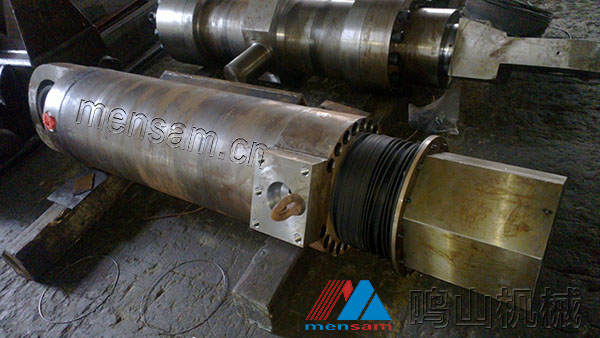

创舱盖液压油缸船舱盖油缸250-160-1200-1880船舱盖液压缸(长行程)船舱盖液压油缸
船舱盖液压缸

船舱盖液压缸

『油缸主要材质』:缸体45#缸,活塞杆45#棒料等

『油缸油封品牌』:美国MPI氟橡胶,瑞典SKF聚四氟乙烯,奥地利聚氨酯

『液压油缸型号』:250/160-1200*1880等

『液压油缸类别』:液压折叠式舱口盖液压缸,长行程液压缸

『油缸安装方式』:两端耳环安装,中间耳环安装

『油缸应用领域』:万吨级集装箱船舱口盖液压系统,折叠式舱口盖液压系统,万吨级散装货船舱口盖液压系统。鸣山机械公司是首批通过中国船级社CCS认证的企业,主要船舶用油缸有:船舱盖液压缸,开体驳液压缸,船用舵机。我公司长期为福建,浙江,大边各大船厂提供船舱盖油缸,开体驳油缸等。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

强制检验与证书 全国唯一的合格证编号

由于船舶用液压油缸,经常在潮湿,且具有腐蚀性强的大海环境中运行,缸体材质,油封质量要求就显得尤为重要,鸣山机械液压缸厂,作为通过中国船级社CCS认证的企业,视产品质量为企业的生命,一贯重视产品质量。经过福建,浙江,大边各大船厂多年的配套验证,该船舱盖液压缸质量上乘,故障率极低,使用寿命长。

缸筒内孔采用深孔镗粗精加工后,采用滚压工艺加工而成,缸筒表面粗糙度可以达到0.4,内孔表面因滚压形成一层硬化层表面,使活塞与缸筒之间的摩擦大大减少,不容易拉伤缸体,能有效的提高油封的密封性能以及油缸的使用寿命。

活塞杆HB260-280调质处理,表面一般经粗精加工后,再经抛光后镀0.03-0.05mm硬铬,再经专用抛光设备抛光,使活塞杆表面达到0.2的光洁度。 这样的工艺处理,其摩擦不容易拉伤缸体,大大增强油缸使用寿命。

作为中国船级社认证的企业,鸣山机械液压缸厂,加工制造的每一支船舱盖液压缸(舱口盖液压缸),都需要经过船级社下属企业严格检测与检验,产品合格后,才颁发合格证编号和证书。

船舱盖液压缸,船舶用液压缸_web

突出优势

功能与应用

舱口盖液压缸功能

作为船舶甲板机械,舱口盖液压系统主要是应用于万吨级散装货轮货舱的启、闭动作,与之配套的舱盖液压缸(舱口盖液压缸)是船舶用舱口盖液压系统的重要组成部分,不同的舱盖液压系统,有着不同型号的舱盖油缸。无论哪种液压舱口盖,都在承受集装箱载荷和风雨载荷过程中,起着非常关键的作用。

随着集装箱船的大型化,使与之配套舱口盖的结构形式也越来越复杂,工作性能要求越来越高。舱口盖是承受集装箱载荷和风雨载荷的主体结构,在多种载荷作用下,液压舱口盖结构不但要满足强度和刚度衡准要求,同时也满足屈曲强度要求。这些大型,巨大型的舱口盖,重量很大,特别是万吨级船舶的舱口盖,其开启,闭合动作,需要强大的力量,来稳稳的启动他的这一动作。这一强大的液压力,正是由船舱盖液压缸为之提供。

舱口盖液压缸应用

舱口盖液压缸主要运用在以下几个方面:

1、集装箱船舱口盖液压系统

2、折叠式舱口盖液压系统

3、散装货船舱口盖液压系统

其中,出口瑞典的17600dwt多用途散货船舱盖系统是由折叠式露天甲板舱盖、吊式二甲板舱盖、吊离式贮盖舱舱盖、吊式抓斗舱舱盖四部分组,液压铰链式舱盖等构成,其缸体质量要求极高;

液压折叠式舱口盖是目前各国建造散货船上被广泛采用的一种结构形式,也是我公司加工制造的舱口盖液压缸数量较多的原因之一。

技术参数

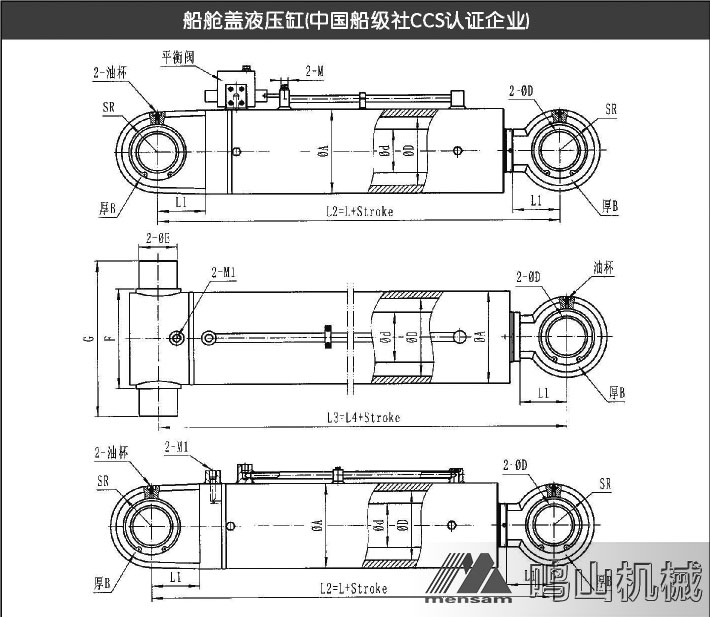

常用船舱盖液压缸型号,船舱盖液压缸参数选择对照表

ΦD ΦA φd ΦE M M1 2-Φd B SR l L4 F G
200 245 140 120 M27x1.5 M27x2 GE120ES 130 130 700 520 280 460
220 270 140 120 M27x1.5 M27x2 GE120ES 130 135 700 520 300 480
250 295 160 120 M27x1.5 M27x2 GE120ES 130 150 700 520 320 500
280 340 180 140 M27x1.5 M27x2 GE140ES 160 170 720 550 360 540
300 350 180 140 M27x1.5 M33x2 GE140ES 160 170 720 550 380 570
340 400 200 140 M27x1.5 M33x2 GE140ES 160 200 750 580 430 630
360 426 200 160 M27x1.5 M33x2 GE160ES 180 210 750 580 450 650



双作用船舱盖液压缸型号参数对照表

型号 缸径
(D/mm)
杆径
(d/mm)
压力
(MPa)
推力
(N)
拉力
(N)
最大行程
(mm)
最大流量
(L/min)
JG1-40 40 22 16 19698 13720 400 9
JG1-50 50 28 30772 21070 500 14
JG1-63 63 35 48804 33810 630 22
JG1-80 80 45 78792 53990 800 35
JG1-100 100 55 123088 85848 1000 55
JG1-125 125 70 192374 132104 1250 86
JG1-160 160 90 315266 215600 1600 140
JG1-200 200 110 492548 343686 2000 220
JG1-220 220 125 595742 493368 2200 260
JG1-250 250 140 769594 528318 2500 340
JG1-280 280 160 965006 649838 2800 420
JG1-320 360 200 1261260 862400 3200 546
JG1-360 360 200 1595146 1102784 3600 690
JG1-400 400 220 1969048 1373568 4000 850
JG1-1-100 100 70 25 192276 98098 1000 55
JG1--1125 125 90 300468 148568 1250 86
JG1-1-160 160 110 492450 259602 1600 140
JG1-1-200 200 140 769300 392294 2000 220
JG1-1-20 220 160 930853 438501 2200 258
JG1-1-250 250 180 1201970 578886 2500 340
JG1-1-280 280 200 1507828 738528 2800 418
JG1-1-320 320 220 1969408 1038555 3200 546
